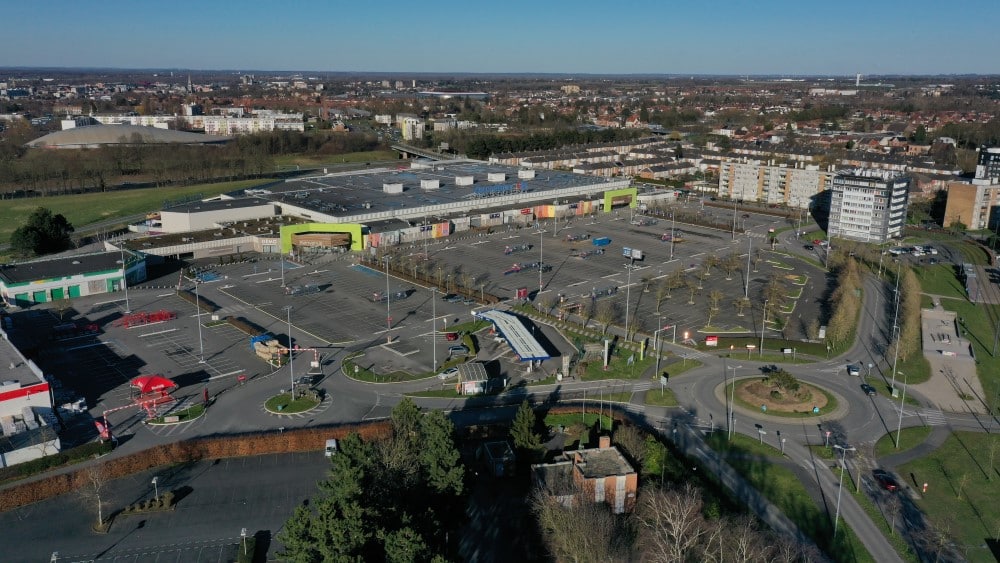

En 2022 un architecte nous a contacté dans le but de scanner un centre commercial, ce bâtiment se trouve être le carrefour de Valenciennes dans les hauts de France.
L’objectif était de capter l’ensemble du bâtiment avec notre drone aérien pour prendre les mesures de cet imposant magasin.
Ces mesures serviront à refaire les portes d’entrée pour une restructuration totale.
Chez Air Scanner, nous sommes spécialisés en acquisition et traitement de données 3d. Le relevé de ce type de bâtiment aussi imposant qu’il soit, fait amplement partie de nos compétences.
Détails du projet
Le relevé de l’extérieur de cette zone commerciale
Après avoir analysé l’ensemble du projet en amont, pour le réaliser, nous avons décidé d’intervenir un dimanche. Cela nous permettait de passer outre plusieurs problématiques. Dans un premier temps, le survol de tiers est interdit pour la sécurité des passants (code de la législation du drone en France).Le dimanche était un jour parfait pour éviter le passage.
Dans un second temps, nous craignions que le passage de voiture créé un obstacle dans l’acquisition de données. En vue de ces deux paramètres primordiaux. Nous n’avions qu’un seul choix possible, s’adapter et relever ce centre commercial un jour avec peu/pas d’affluence aux abords de la zone commerciale.
En vue de la taille du bâtiment, l’architecte nous a contacté car il connaissait l’efficacité de nos techniques.
Notre technique
La photogrammétrie est une technique de photos successives. Dans notre cas nous les prenons avec notre drone aérien DJI RTK. Nous captons le bâtiment en prenant des photos successives géoréférencées. Ces photos sont munies de coordonnées gps. Une fois les photos couvrant l’ensemble de la zone prisent, nous les assemblons via notre logiciel spécialisé en photogrammétrie.
Ce logiciel nous permet de créer le nuage de point 3d du bâtiment en très peu de temps. La particularité principale de ce nuage est son géoréférencement global permettant un nuage de points à l’échelle.
Cette mise à l’échelle est la raison principale de l’appel de l’architecte. Il permet de pendre des mesure précises du bâtiment depuis le nuage de point. En plus de gagner du temps sur l’ensemble du relevé, l’architecte gagne en précision et tout cela depuis son bureau. Dans une dimension plus poussée nous pouvons même extraire les données 3d pour aménager directement le magasin via un logiciel de 3d spécialisé type sketchup ou revit.
Notre intervention
Pour ce projet, après une intervention drone sur place d’une journée de 2943 photos prisent en manuel, nous avons restitué le nuage de point 3d ainsi que l’orthophoto haute résolution en format DWG et PDF. Le livrable le plus important était l’orthophoto, L’architecte n’ayant pas de logiciel de 3d adapté à l’exploitation du nuage de points 3d, nous avons adapté le document pour lui fournir un livrable facile d’ouverture et d’utilisation.
C’est ainsi que nous lui avons produit, traité et fourni l’orthophoto en vue arienne de cette grande surface carrefour valenciennoise. Pour être plus précis, l’orthophoto c’est l’assemblage de toutes les photos pour donner une seule photo très haute résolution. Ce document étant également à l’échelle il permet d’inspecter le bâtiment et prendre des mesures et tout cela sur un seul document muni de données chartées.
Le relevé intérieur de centre commercial et bâtiment retail.
Cette mission carrefour était orientée sur l’extérieur du bâtiment car le besoin ne dépassé pas cette dimension. Si le projet en demandait plus, nous aurions facilement accédé à cette possibilité de relever l’ensemble du bâtiment. Pour capter les infrastructures intérieures, nous utilisons la technologie laser.
Cette technologie repose sur une série de stations successives. Elle nous permet de relever l’intégralité de l’intérieur de la zone commerciale tant que les parties sont accessibles. Les stations laser fixes dispersent des centaines de milliers de point en quelques minutes pour scanner l’ensemble des parties visibles. Ainsi nous multiplions les stations pour créer le nuage de point 3d en direct que nous géo référençons post traitons et mettons à l’échelle en post production.
Ce relevé 3d est très recherché dans le milieu du retail notamment dans le réaménagement des magasins. Le relevé intérieur nous permet de créer des plans de niveaux détaillés avec le mobilier existant. Ainsi nous pouvons créer des plans modulaires pour la création de nouveaux aménagements. Simplifier la création de facing est des allés commerciales pour une mise en réalité précise et simplifiée.
Assemblage des informations
L’assemblage de ces deux relevés représente le relevé complet d’une zone commerciale. Ces informations constituent des données clés dans l’étude de l’existant et la création de nouveaux aménagements. Grâce aux deux nuages de points intérieurs et extérieurs, nous pouvons assembler toutes les données pour un résultat d’un seul tenant. Le jumeau numérique de ce centre commercial permet d’analyser l’existant depuis un seul livrable complet en 2d ou 3d dans le format que vous désirez.
