Relevé bathymétrique par drone 100% aérien

Cartographie des fonds, calcul des volumes de sédiments, suivi d’envasement. Nos relevés bathymétriques couvrent les plans d’eau sans mise à l’eau ni embarcation.
Deux couches captées en un seul passage : la surface des dépôts et le terrain naturel sous-jacent.

Discutons de votre projet
Echosondeur suspendu sous un drone aérien juste avant l'immersion du capteur

L’échosondeur aéroporté : la bathy sans mise à l’eau

La bathymétrie par embarcation ou par drone aquatique impose des contraintes lourdes : accès aux berges, mise à l’eau du matériel, plans d’eau encombrés ou peu profonds.

Notre drone aérien survole le plan d’eau et suspend un échosondeur bi-fréquence directement sous la surface, sans jamais mettre un opérateur au bord de l’eau. Le positionnement GNSS RTK du drone assure une géolocalisation centimétrique de chaque sondage.

Le capteur transmet des données plus stables qu’un équipement monté sur coque ou sur drone aquatique. Les plans de vol sont programmés et reproductibles à l’identique d’une campagne à l’autre, ce qui garantit la cohérence des suivis multi-dates.

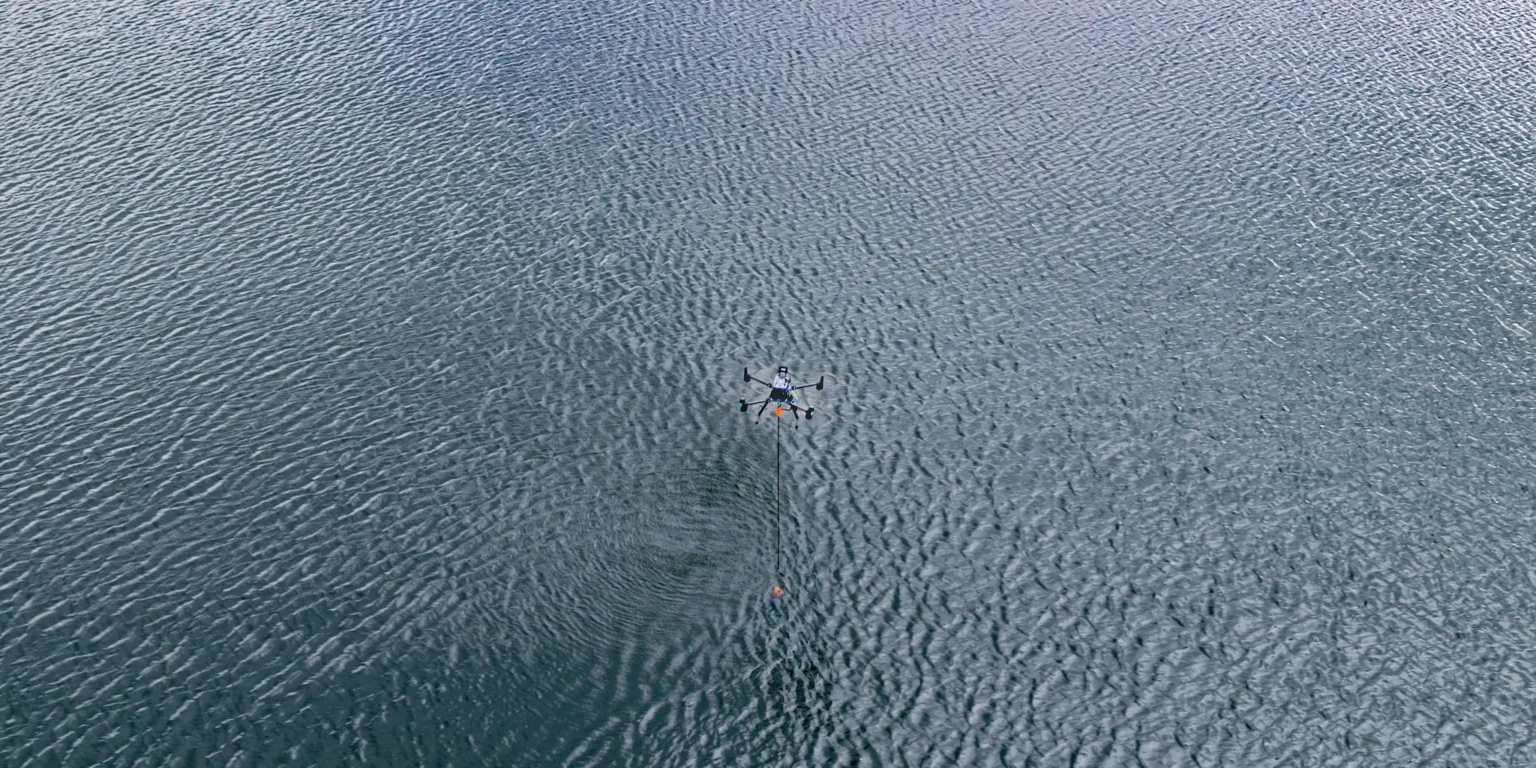

Scan bathymétrie par drone vu de dessus

Accès aux zones inaccessibles

Zones reculées ou réglementées, anciens bassins de carrière, gravières, voies d’eau peu profondes : le drone aérien se positionne là où aucune embarcation ne peut naviguer. La couverture est complète, y compris sur les zones les plus contraintes.

Décollage de drone aérien pour relevé bathymétrique de lac

De l’acquisition au livrable, en interne

Traitement des données, correction du niveau d’eau, géoréférencement en Lambert 93 et NGF-IGN69, production des livrables : tout est géré par notre équipe. Vous recevez des fichiers aux formats standards directement exploitables pour vos études hydrauliques et la planification de vos travaux.

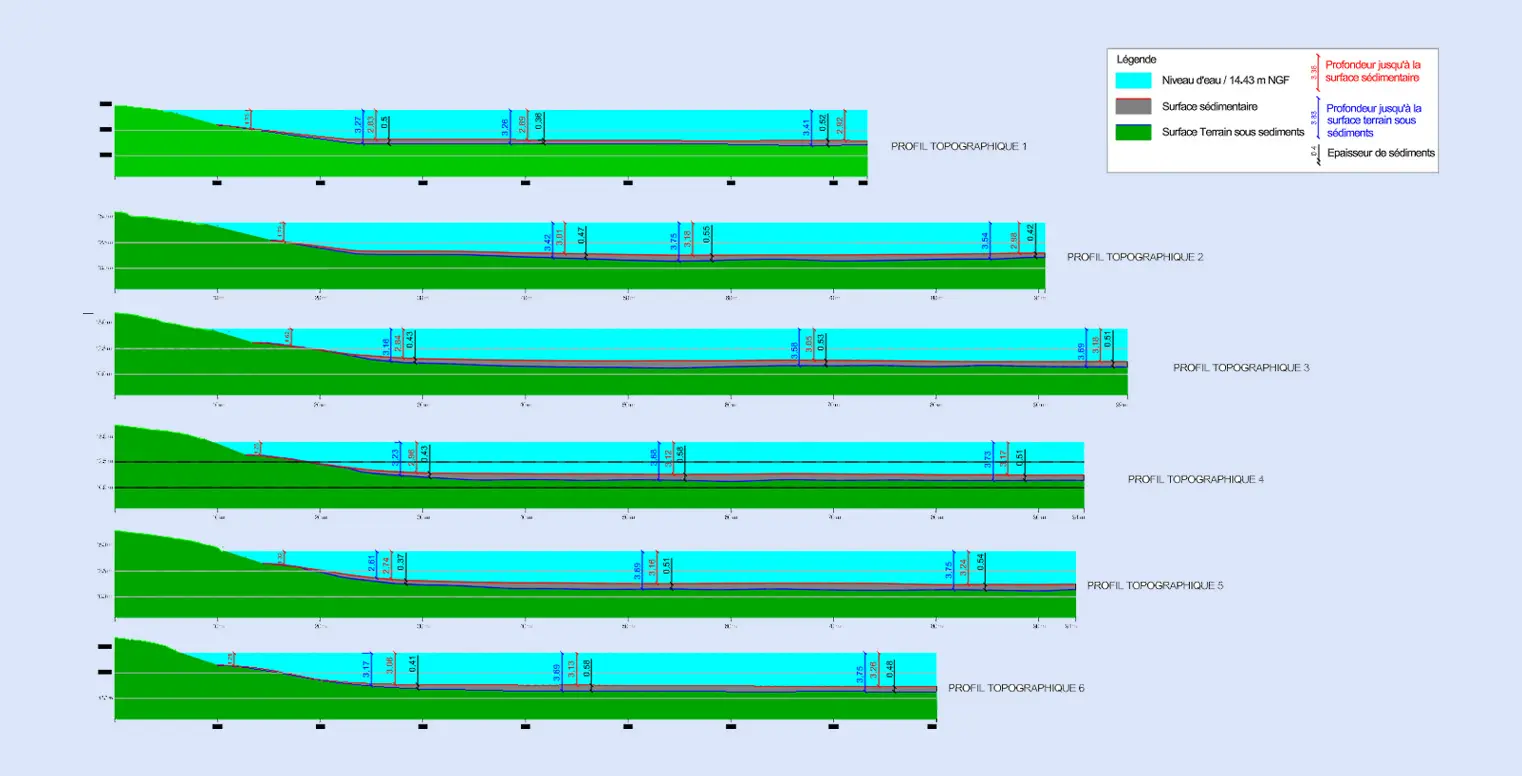

Profils topographiques bathymétrique d'un canal

Deux couches captées simultanément, une vision complète des fonds

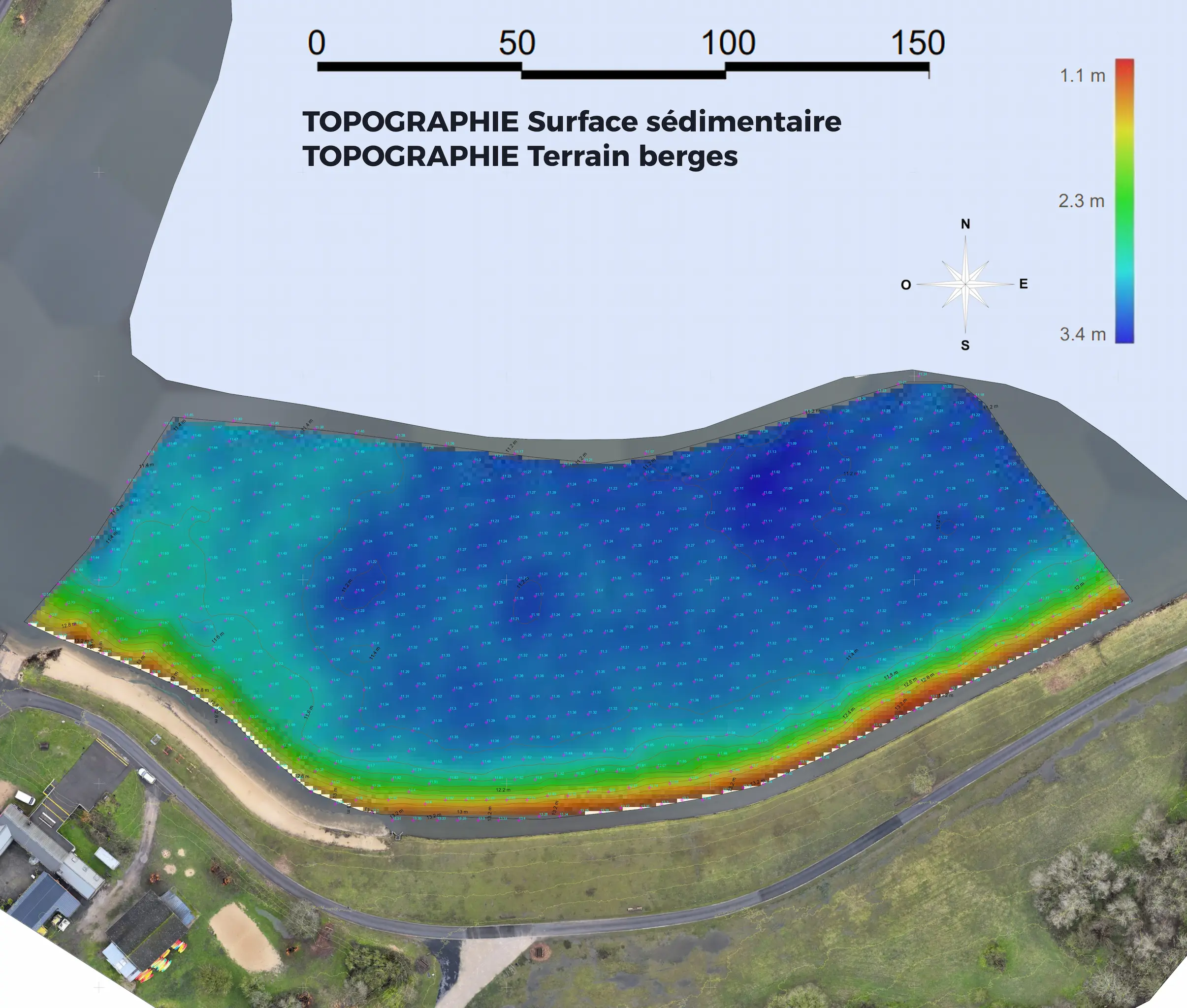

Couche 1 : Surface des sédiments (200 kHz)

La haute fréquence détecte avec précision la surface des dépôts sédimentaires : vase, limons, matières organiques accumulées. Elle restitue la topographie exacte de ce qui s’est déposé sur le fond au fil du temps.

C’est la donnée de référence pour évaluer l’état d’envasement d’un cours d’eau, identifier les zones d’accumulation prioritaires et calculer les volumes à draguer ou curer.

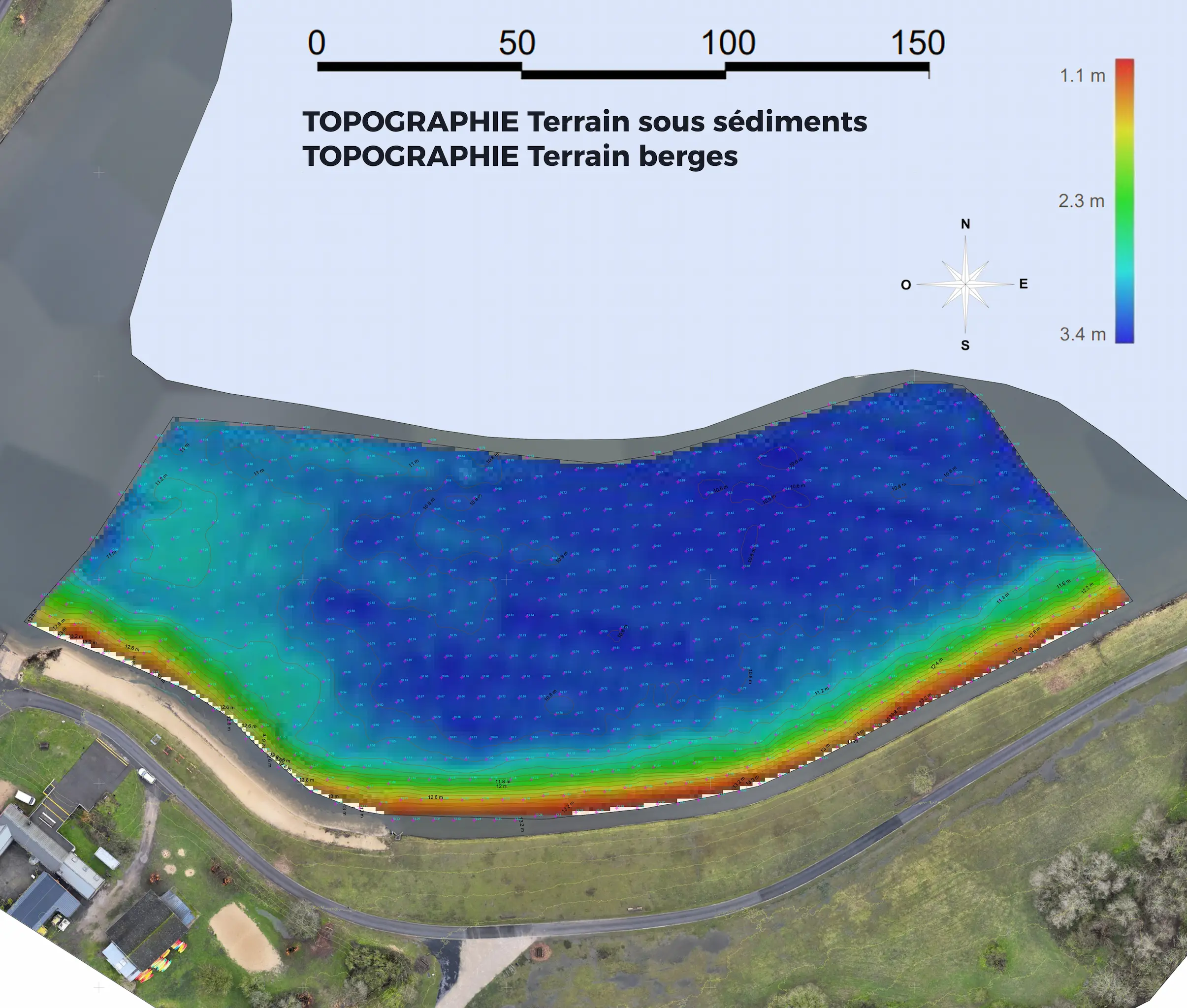

Couche 2 : Terrain naturel dur (30/50 kHz)

La basse fréquence pénètre la matière organique et atteint le fond dur sous-jacent : roche, grave, substrat naturel. Elle révèle la topographie réelle du fond aquatique, indépendamment des dépôts qui le recouvrent.

Cette donnée est indispensable pour les études hydrauliques, le dimensionnement des ouvrages et la connaissance précise du relief subaquatique originel.

Prélèvement de sédiments

Selon vos besoins, nous complétons l’acquisition par un échantillonnage physique des dépôts. L’analyse en laboratoire de la granulométrie et de la densité permet de convertir les volumes mesurés en tonnages, et affine directement les estimations qui servent au chiffrage de vos opérations de dragage.

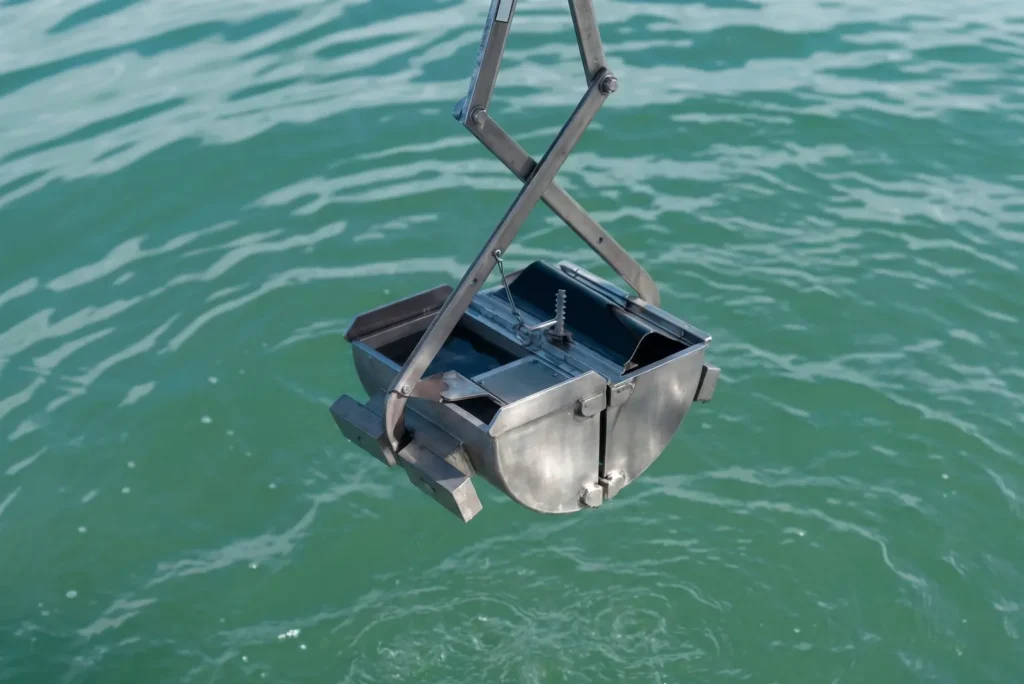

Prélèvement de sédiments déposés pour analyse

Ce que vous recevez après chaque relevé

Carte bathymétrique complète

Restitution géoréférencée et à l’échelle des fonds aquatiques. Deux modèles numériques de terrain distincts sont produits, terrain naturel dur et surface sédimentaire, complétés par une carte de profondeurs, des courbes isobathes, des profils en travers et une carte de classification des pentes.

Livrables

MNT sol en dur · MNT surface sédimentaire · Carte de profondeurs · Profils en travers · Carte de classification des pentes

Calcul de volumes de sédiments

À partir des deux couches captées, nous calculons précisément les volumes de sédiments déposés sur l’ensemble de la zone relevée. Les premiers volumes vous sont transmis sous 24 heures après l’intervention terrain, puis le rapport définitif sous 24 heures supplémentaires une fois la granulométrie intégrée. Il réunit surfaces, volumes, densités et estimations de tonnage.

Livrables

Rapport de cubatures · Volumes et surfaces d’accumulation · Estimations de tonnage

Analyse d’envasement et suivi temporel

Au-delà de la cartographie ponctuelle, nos données permettent d’identifier les zones d’accumulation prioritaires et de quantifier précisément l’évolution de l’envasement dans le temps.

Par superposition de relevés multi-dates, vous visualisez la progression des dépôts entre deux campagnes et anticipez les opérations de dragage ou de curage avant qu’elles deviennent urgentes.

Livrables

Cartographie des zones d’accumulation · MNT comparatifs multi-dates

Des données brutes aux livrables exploitables

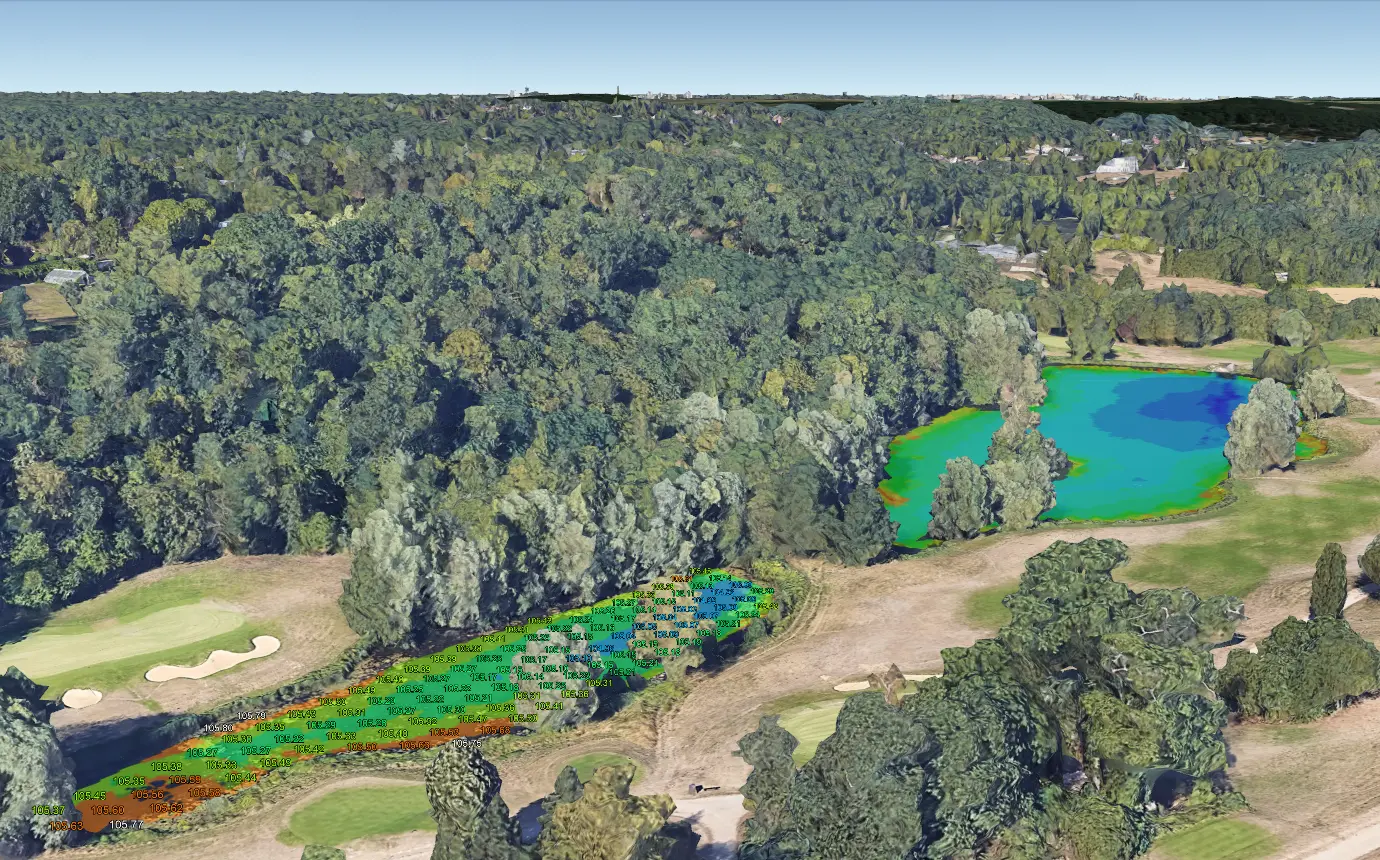

Carte bathymétrique d'un lac

Carte bathymétrique complète

Restitution géoréférencée et à l’échelle des fonds aquatiques. Deux modèles numériques de terrain distincts sont produits, terrain naturel dur et surface sédimentaire, complétés par une carte de profondeurs, des courbes isobathes, des profils en travers et une carte de classification des pentes.

Livrables

MNT sol en dur · MNT surface sédimentaire · Carte de profondeurs · Profils en travers · Carte de classification des pentes

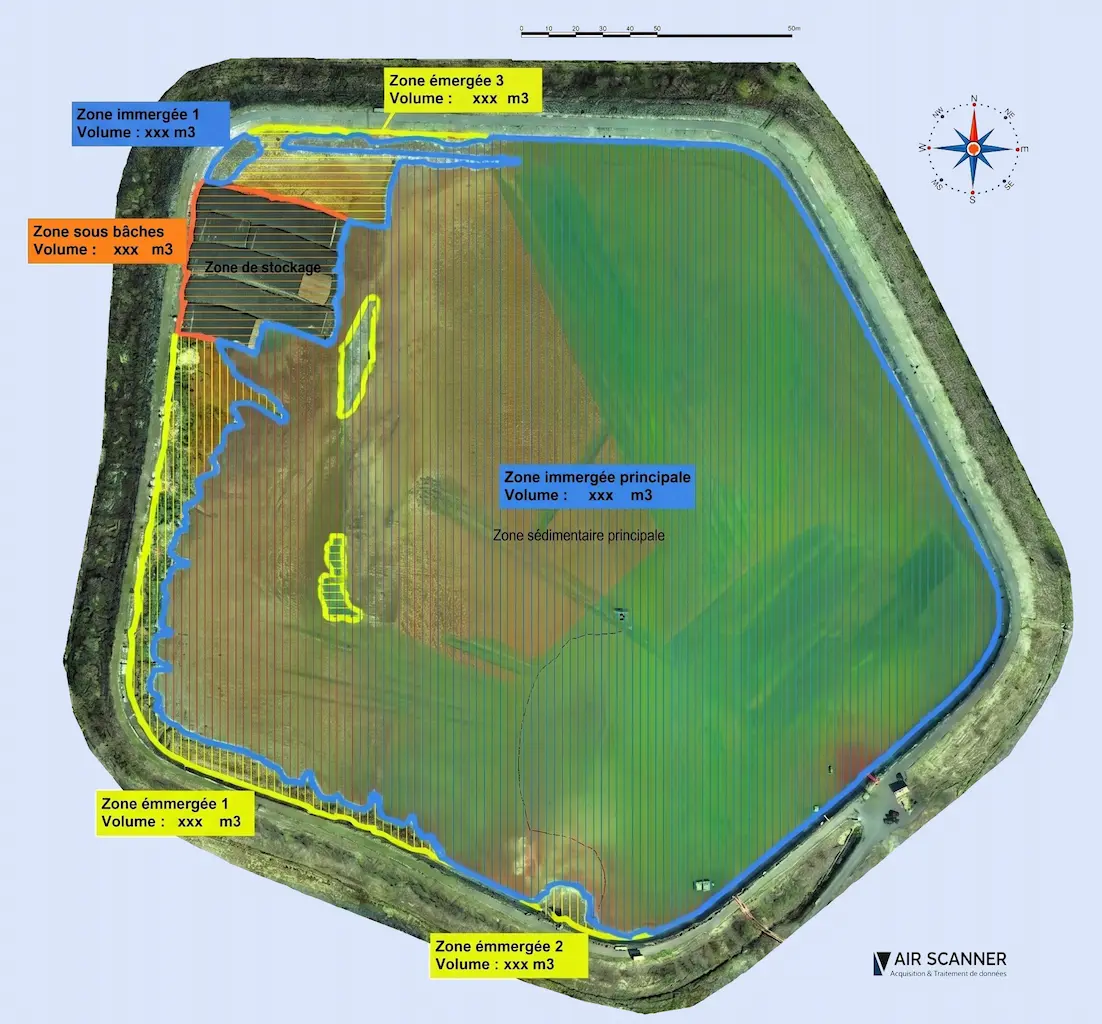

Carte représentant les volumes de sédiments déposés dans un plan d'eau

Calcul de volumes de sédiments

À partir des deux couches captées, nous calculons précisément les volumes de sédiments déposés sur l’ensemble de la zone relevée. Les premiers volumes vous sont transmis sous 24 heures après l’intervention terrain, puis le rapport définitif sous 24 heures supplémentaires une fois la granulométrie intégrée. Il réunit surfaces, volumes, densités et estimations de tonnage.

Livrables

Rapport de cubatures · Volumes et surfaces d’accumulation · Estimations de tonnage

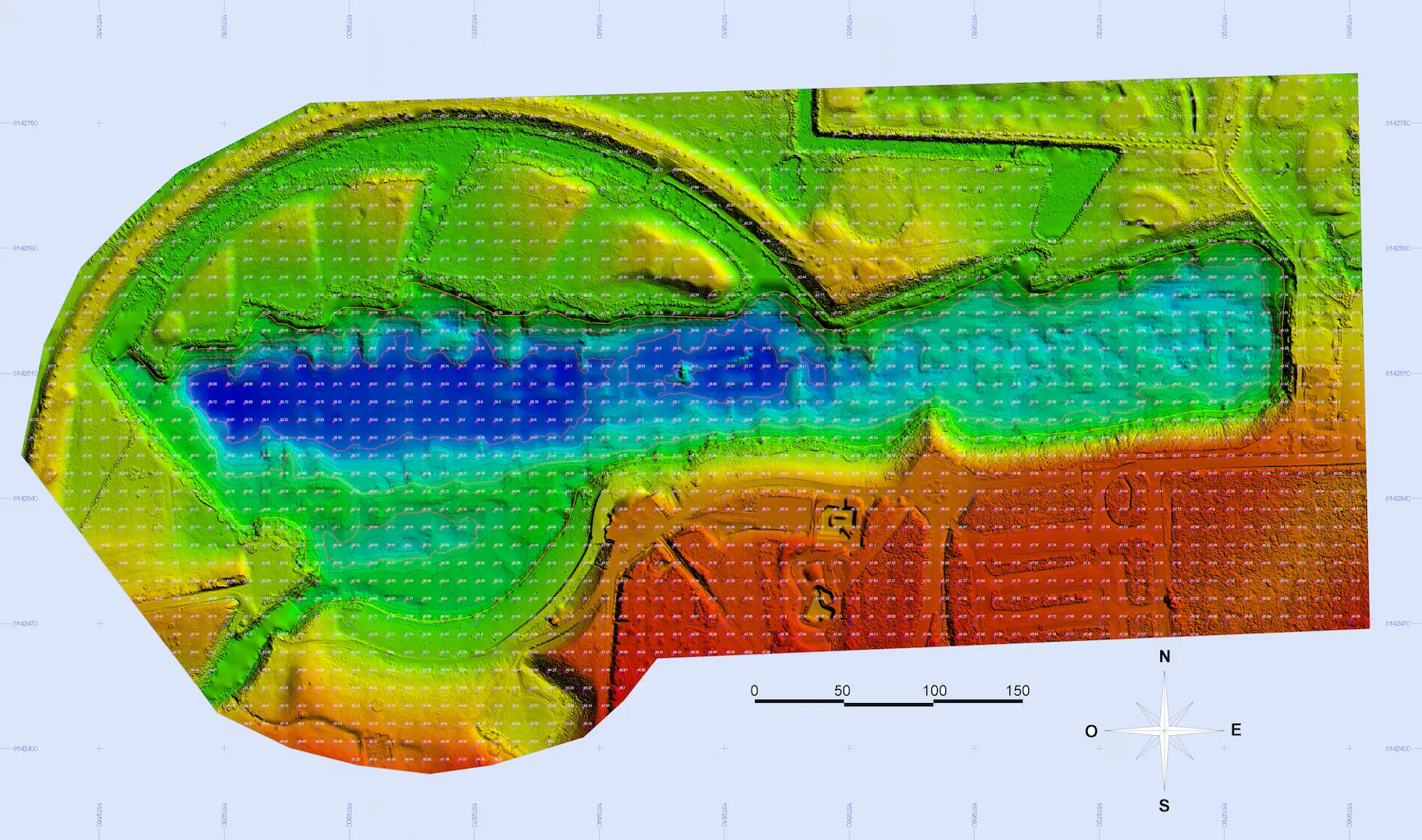

Modèle Numérique de Terrain (MNT) d'un plan d'eau et du terrain alentour réalisé par relevés bathymétriques et topographiques

Analyse d’envasement et suivi temporel

Au-delà de la cartographie ponctuelle, nos données permettent d’identifier les zones d’accumulation prioritaires et de quantifier précisément l’évolution de l’envasement dans le temps.
Par superposition de relevés multi-dates, vous visualisez la progression des dépôts entre deux campagnes et anticipez les opérations de dragage ou de curage avant qu’elles deviennent urgentes.

Livrables

Cartographie des zones d’accumulation · MNT comparatifs multi-dates

Certifiés pour les environnements les plus exigeants

Nos opérateurs interviennent sur des voies navigables, sites hydrauliques et zones aquatiques sous contrainte. Chaque mission est préparée dans le cadre réglementaire européen et français applicable aux exploitants d’aéronefs sans équipage à bord.

  • Exploitant déclaré auprès de la DGAC, télépilotes formés et certifiés pour la catégorie Spécifique
  • Assurance responsabilité civile professionnelle
  • Drones homologués et maintenus chez le constructeur

Chaque intervention est menée en binôme, avec périmètre sécurisé, zone d’exclusion et équipements de protection adaptés au site.

SST : Sauveteur secouriste du travail

Habilitation électrique : intervention à proximité d’installations électriques

STS-01 et STS-02 : Scénarios Standards européens (catégorie spécifique)

Nos réalisations

Vos questions.
Nos réponses.

Il n’existe pas de tarif fixe. Le coût dépend de la superficie du plan d’eau, de sa complexité d’accès, du niveau de restitution souhaité et de la nécessité ou non d’un prélèvement de sédiments. Décrivez-nous votre site et vos besoins, vous recevrez un devis détaillé sous 48 heures.

Un relevé bathymétrique est la cartographie précise des fonds d’un plan d’eau : il mesure les profondeurs, restitue le relief subaquatique et quantifie les sédiments déposés. C’est l’équivalent sous l’eau d’un relevé topographique terrestre.

La topographie relève le terrain émergé par des méthodes optiques, photogrammétrie ou lidar, qui ne traversent pas l’eau. La bathymétrie relève le terrain immergé par voie acoustique, l’onde sonore étant le seul signal capable de se propager dans l’eau puis dans les sédiments. Les deux techniques mesurent la même chose, l’altitude d’une surface, mais aucune ne peut se substituer à l’autre. Sur un site comportant des berges et un plan d’eau, elles sont conduites conjointement dans le même référentiel pour produire un modèle continu.

Un relevé bathymétrique nécessite trois éléments : un capteur échosondeur capable d’émettre et de recevoir des signaux dans l’eau, un système de positionnement GNSS précis pour géolocaliser chaque mesure, et un vecteur pour déplacer l’ensemble sur le plan d’eau selon un plan de couverture systématique.

Souvent, ce vecteur est une embarcation ou un drone aquatique qui navigue en surface. Notre approche diffère : notre drone aérien survole le plan d’eau et suspend l’échosondeur directement à la surface, sans mise à l’eau de matériel ni accès aux berges requis. Les plans de vol sont programmés pour couvrir la totalité de la zone à relever de manière homogène.

Une fois les données collectées, elles sont traitées en bureau pour générer les livrables : cartes de profondeurs, modèles numériques de terrain des fonds, profils en travers et calculs de volumes. C’est ce travail de traitement qui transforme des milliers de mesures brutes en documents exploitables pour vos études et vos décisions opérationnelles.

La mesure haute fréquence, qui restitue la surface des sédiments, atteint une précision élevée et constitue la donnée la plus fiable du relevé. La mesure basse fréquence, qui traverse les dépôts pour atteindre le terrain dur, est moins précise pour des raisons physiques : le signal s’atténue dans la matière organique et peut se réfléchir sur un élément dur isolé au sein des sédiments. Nous corrigeons cette dispersion par un traitement statistique de l’ensemble des sondages, ce qui produit un modèle de fond représentatif. Cette contrainte est propre à l’échosondage bi-fréquence et se retrouve quel que soit le vecteur utilisé.

Un volume de sédiments est la différence entre deux surfaces : le toit des dépôts et le fond dur sur lequel ils reposent. Un relevé qui ne capte que la surface visible du fond ne permet donc pas de calculer ce volume, seulement de constater une profondeur.

Notre échosondeur bi-fréquence capte les deux surfaces en un seul passage. Nous en tirons deux modèles numériques de terrain, dont la différence donne le volume de sédiments sur l’ensemble de la zone. L’analyse granulométrique des prélèvements permet ensuite de convertir ce volume en tonnage, chiffre directement utilisable pour le chiffrage d’un curage ou d’un dragage.

Le drone aquatique navigue à la surface de l’eau et nécessite un accès aux berges, une mise à l’eau du matériel et des conditions de navigation favorables. Notre drone aérien survole le plan d’eau sans contact avec la surface, ce qui supprime ces contraintes et isole le capteur des perturbations hydrauliques. C’est le dispositif que nous déployons par défaut. Nous conservons un vecteur aquatique pour les rares configurations où l’approche aérienne n’est pas la plus adaptée, notamment les missions qui requièrent une couverture intégrale du fond en haute résolution : ce drone embarque un sondeur multifaisceaux monofréquence 240 kHz. Nous vous indiquons le dispositif retenu lors de l’étude de faisabilité.

Rivières, canaux, lacs, étangs, bassins de rétention et de décantation, gravières, réservoirs de barrages : notre approche aérienne s’adapte à la grande majorité des plans d’eau. Certaines configurations très étroites ou sous couvert végétal dense peuvent limiter les plans de vol. Nous évaluons la faisabilité en amont de chaque mission.

Oui, c’est l’un des cas d’usage les plus fréquents. Nos relevés permettent de quantifier précisément les volumes de sédiments accumulés, d’identifier les zones d’envasement prioritaires et de planifier les opérations de curage. Les bassins industriels, les lagunes et les ouvrages d’assainissement font partie de nos périmètres d’intervention habituels.

Oui, et c’est souvent indispensable pour les projets d’aménagement hydraulique ou les études de bassins versants. Nos acquisitions bathymétriques et topographiques utilisent le même référentiel géodésique, ce qui permet une superposition directe des deux modèles sans retraitement. Vous obtenez une cartographie continue du terrain, des berges jusqu’aux fonds.
