Relevé de patrimoine : toute la géométrie de votre édifice
Orthophotos d’élévations et de couverture, plans de façades, de coupes et de niveaux, modèle 3D texturé. Vous obtenez la base technique exacte dont votre projet a besoin, des parties hautes aux volumes intérieurs de manière non-invasive, partout en France.
UN MONUMENT RELEVÉ EN ENTIER, SANS RIEN LUI IMPOSER
Un édifice patrimonial est ancien, fragile, souvent protégé et encore en usage. Le relevé doit donc tout capter, des parties hautes aux volumes intérieurs, sans échafaudage ni contact avec la matière. Depuis 2015, nos équipes ont relevé plus de cinquante monuments en suivant ce principe.
UN RELEVÉ SANS ÉCHAFAUDAGE NI CONTACT

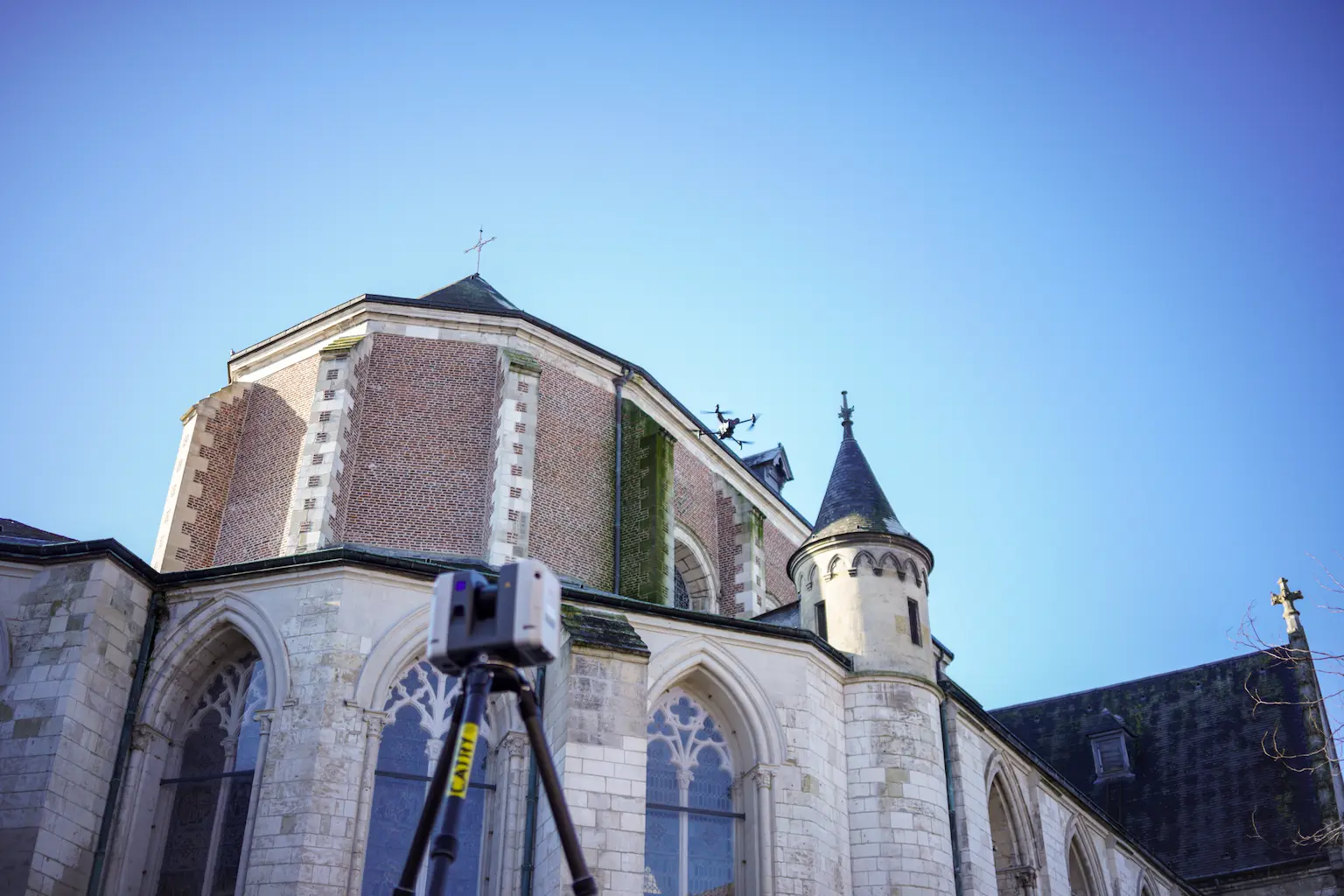

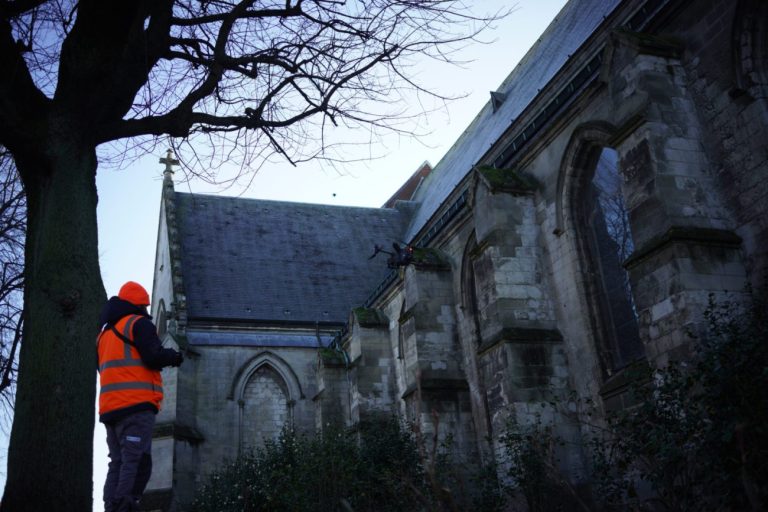

Le drone atteint les façades, les parties hautes et la couverture sans structure ni nacelle, et le scanner laser opère depuis le sol sans toucher les surfaces. Les cibles de calage sont posées au sol, autour de l’édifice. La captation ne laisse aucune trace sur le bâti.
UN MODÈLE UNIQUE, FIDÈLE À CE QUI EXISTE
Données aériennes et relevés laser partagent les mêmes cibles et le même repère, en Lambert 93 sur le référentiel RGF93 et en altimétrie NGF-IGN69. Extérieur et intérieur s’assemblent en un seul modèle, sans décalage. Les plans sont ensuite tracés directement sur le nuage de points issu du traitement, ce qui restitue le site dans son état exact plutôt que dans une version interprétée.
L’EXTÉRIEUR PAR LES AIRS, L’INTÉRIEUR AU SOL
PHOTOGRAMMÉTRIE ET LIDAR PAR DRONE

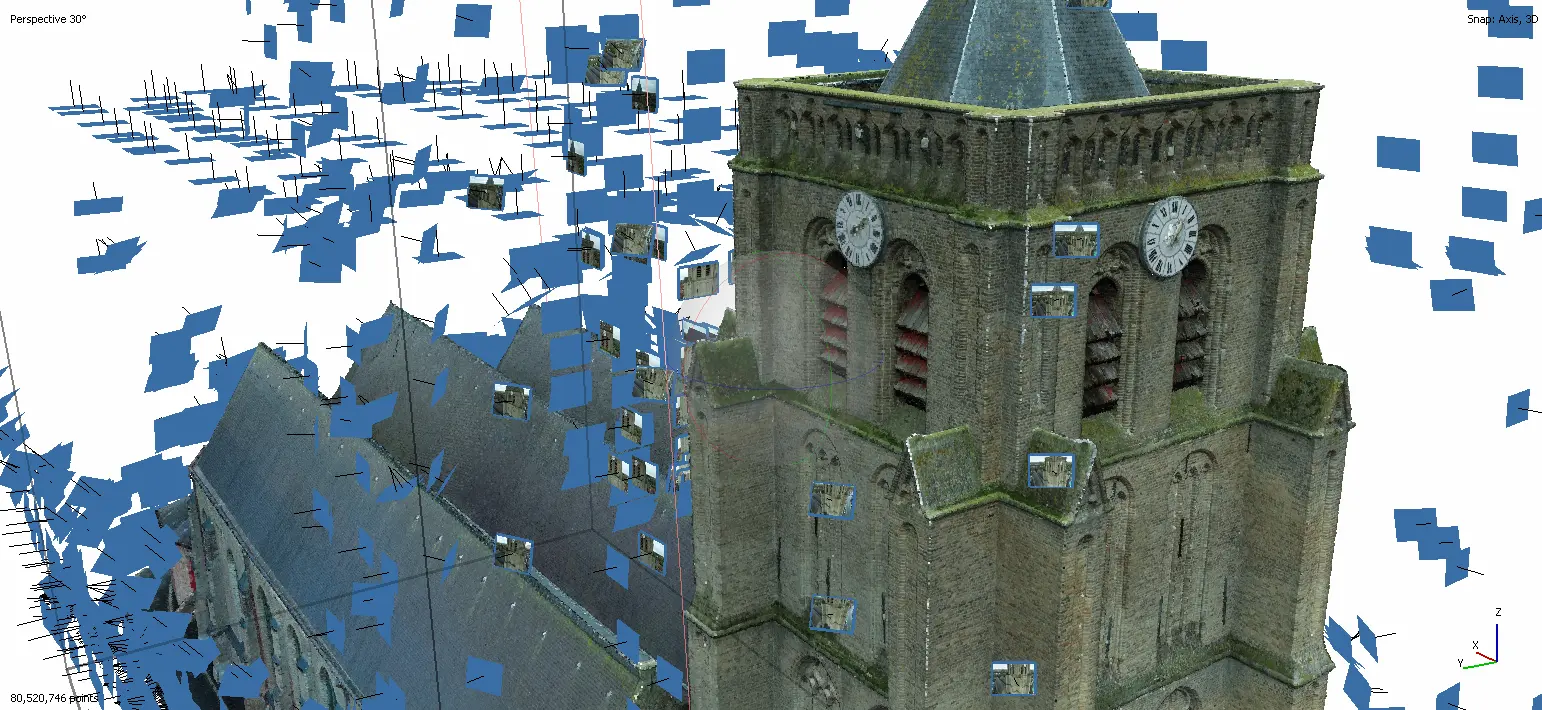

Le drone photographie l’édifice sous des milliers d’angles avec un capteur de 45 mégapixels, et restitue les façades, les parties hautes et la couverture en orthophotos haute résolution et en modèle 3D texturé, géoréférencés au centimètre. Le LiDAR embarqué prend le relais sur les géométries les plus complexes.
Lasergrammétrie par scanner 3D

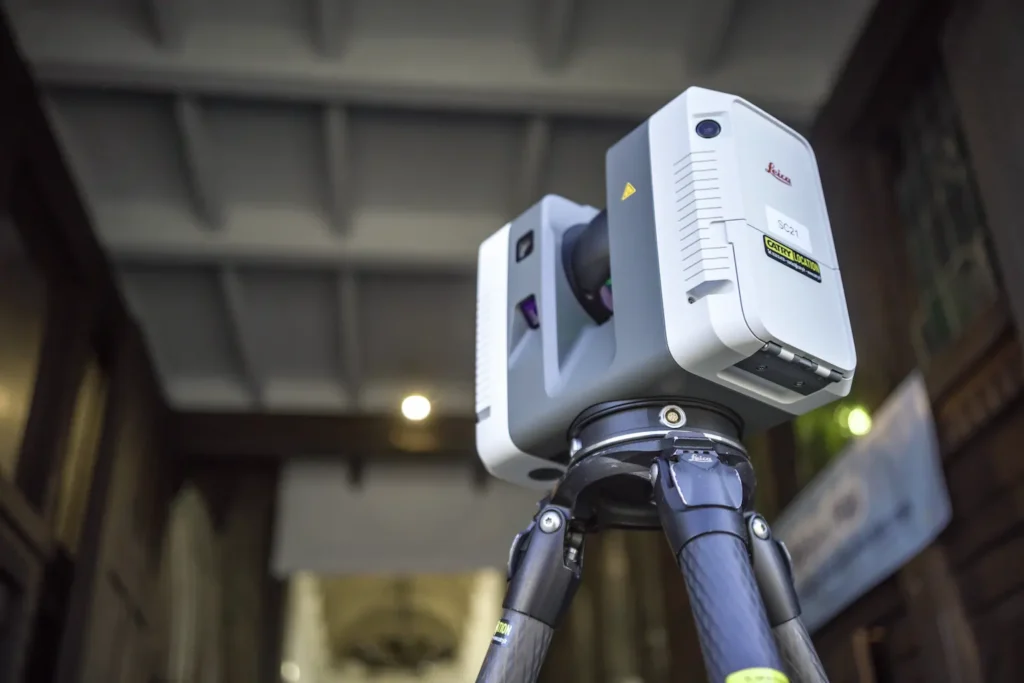

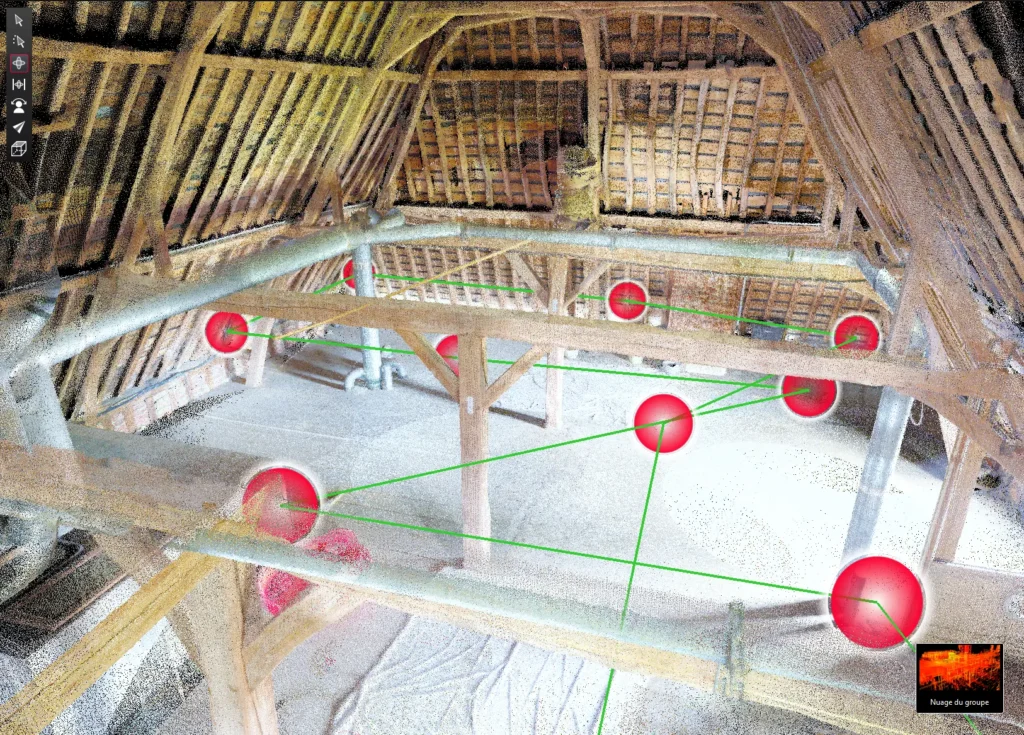

À l’intérieur, le scanner laser Leica balaie chaque espace depuis le sol, station après station, et restitue les volumes avec une précision millimétrique. Il traite les configurations difficiles où la photogrammétrie atteint ses limites : escaliers en vis, charpentes, salles voûtées, tribunes, recoins en hauteur. Posé sur trépied, il ne touche aucune surface et fonctionne quelles que soient les conditions d’éclairage.
Des données brutes aux livrables exploitables
Des données brutes aux livrables exploitables
ORTHOPHOTOS D’ÉLÉVATIONS ET DE COUVERTURE

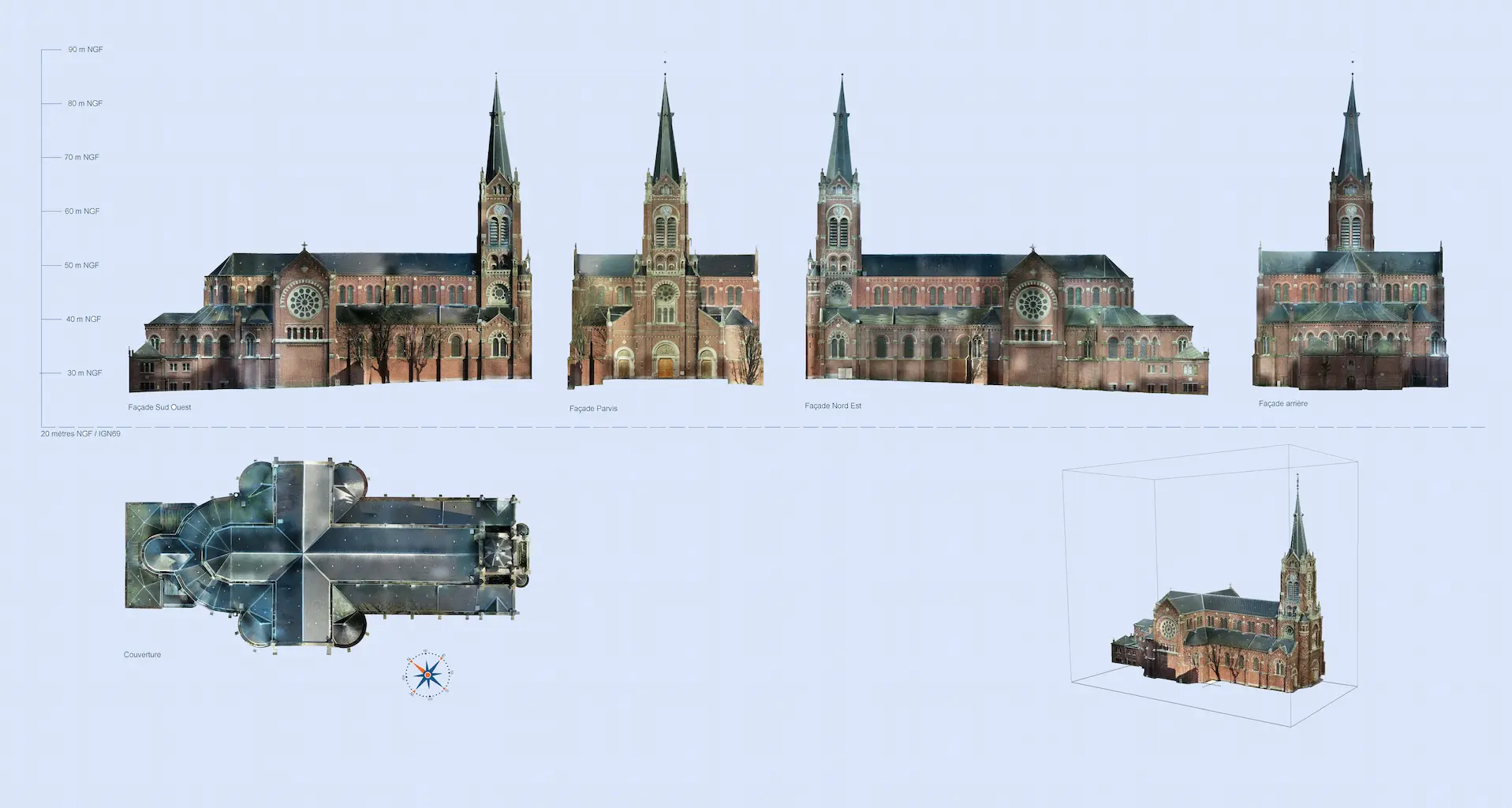

Chaque façade, la couverture et les élévations intérieures sont restituées individuellement en orthophotos haute résolution, à l’échelle et géoréférencées. Vous y mesurez directement et disposez d’un fond de plan pour l’architecte comme d’une base de chiffrage pour vos travaux.
Livrables
Orthophotos haute résolution · Fichiers PDF et DWG à l’échelle
PLANS VECTORIELS

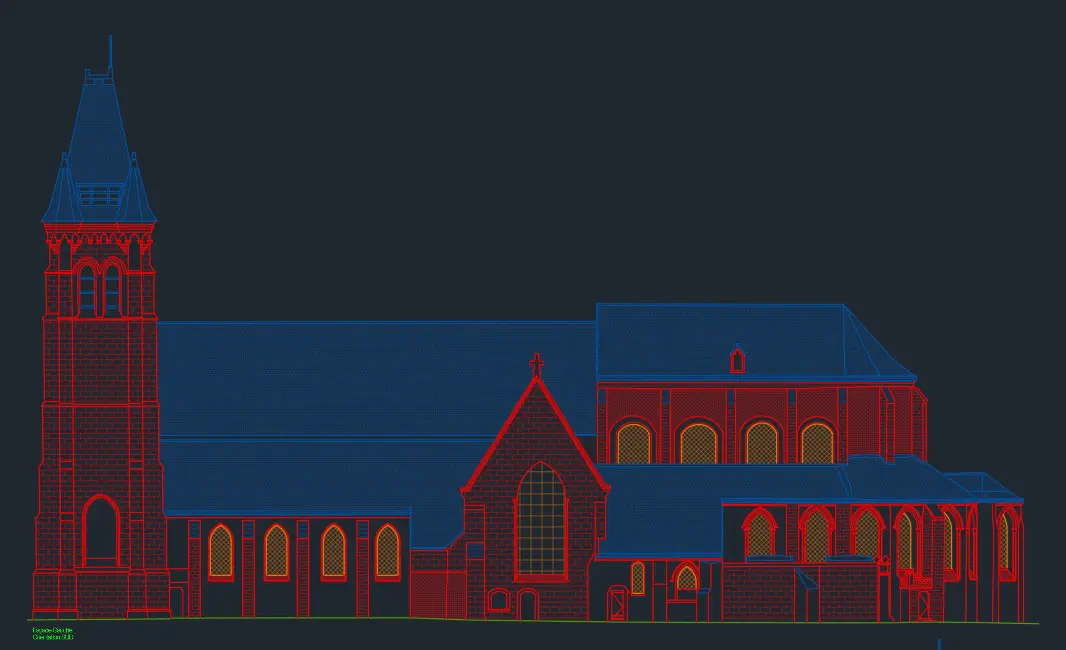

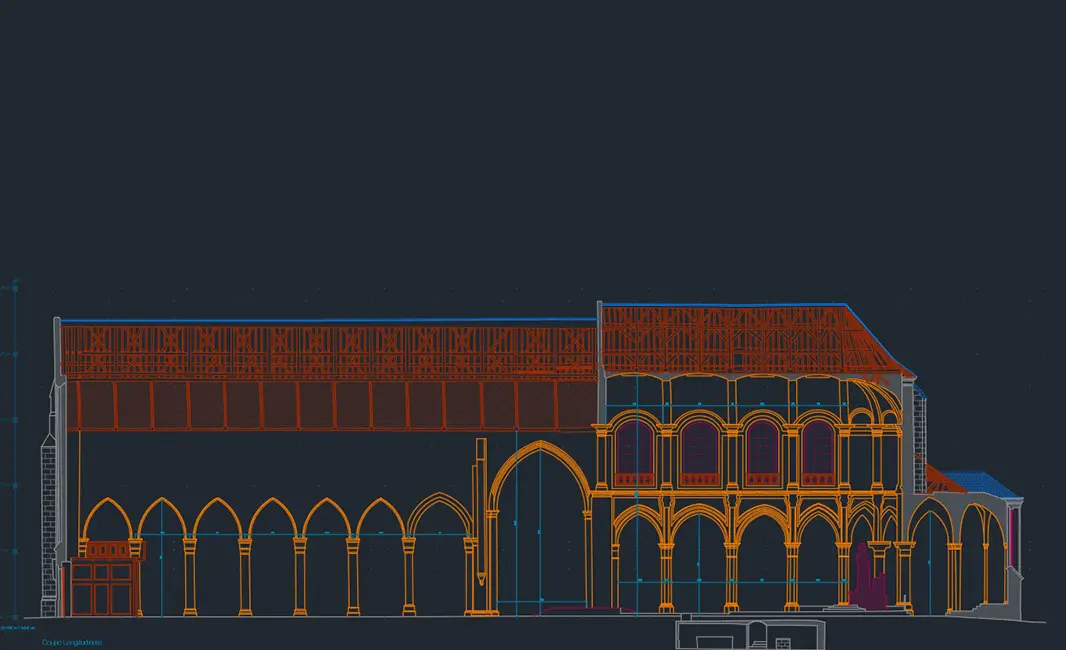

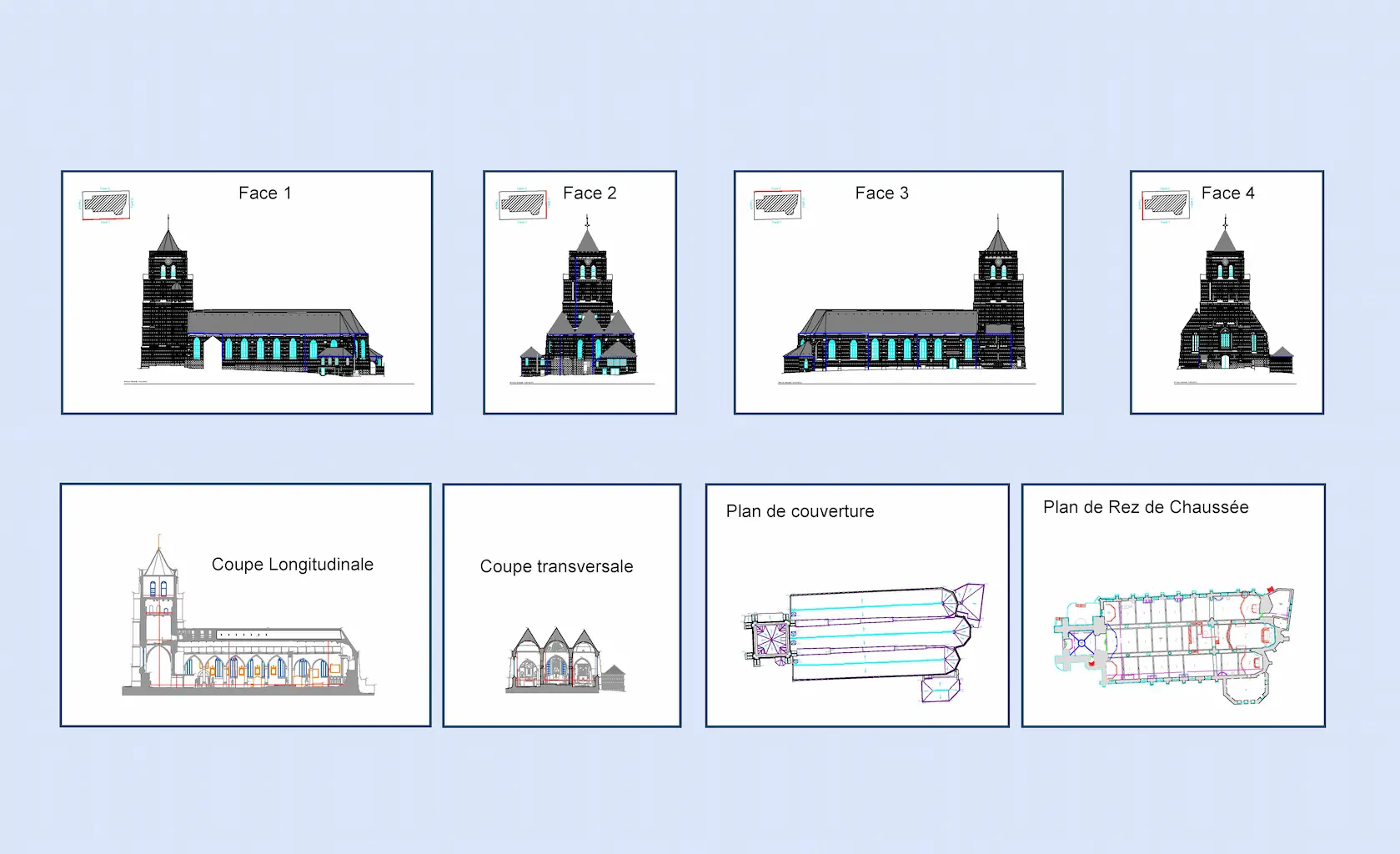

Plans de façades, plans de coupes longitudinales et transversales, plans de niveaux, plans de toiture, charpente et plan de masse : l’ensemble du relevé architectural est tracé directement sur le nuage de points, sans approximation. Cotés et conformes au réel, ces plans alimentent vos dossiers d’étude, de restauration et d’autorisation de travaux.
Livrables
Plans DWG et PDF à l’échelle · Façades, coupes, niveaux, charpente, couverture
RELEVÉ DES DÉSORDRES ET ÉTAT SANITAIRE

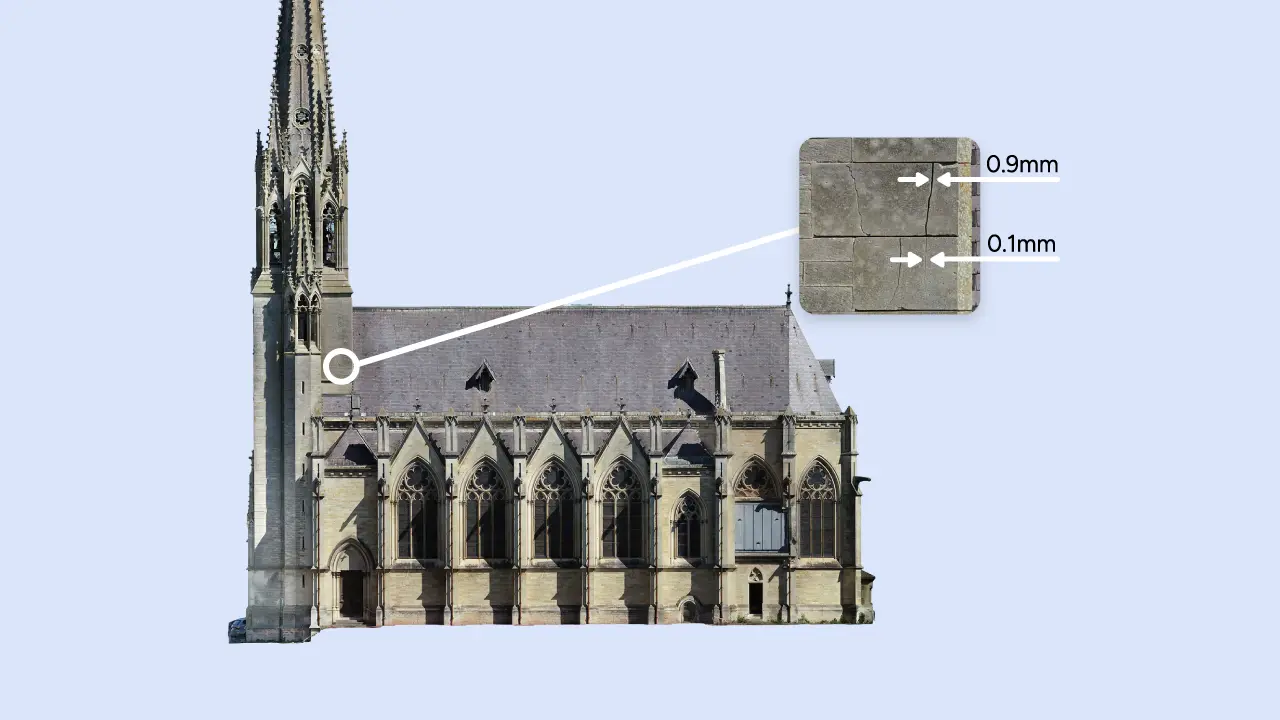

Sur un édifice ancien, les orthophotos et le modèle 3D servent à localiser et mesurer les pathologies : fissures, désordres structurels, altérations de la pierre, défauts de couverture. Le modèle permet aussi de contrôler la géométrie de l’ouvrage, verticalité d’un clocher, planéité d’un parement, déformation d’une charpente. Vous obtenez un état documenté du monument, base du diagnostic de l’architecte du patrimoine et du chiffrage des travaux.
Livrables
Orthophotos annotées des désordres · Cartographie localisée sur le modèle 3D
MODÈLE 3D CONSULTABLE EN LIGNE

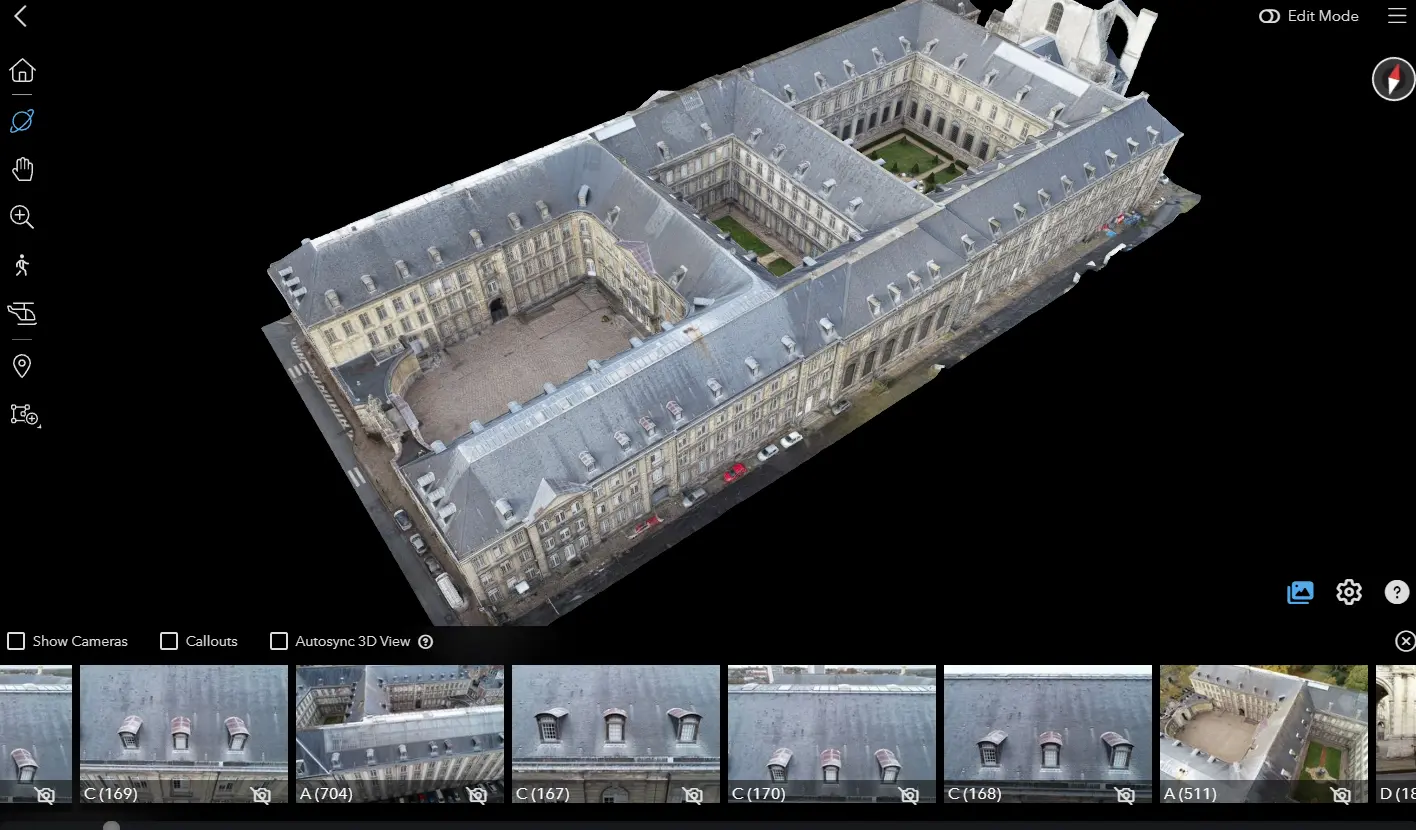

Le modèle 3D texturé est consultable depuis un navigateur, sans logiciel à installer. Vous y mesurez distances et surfaces, et accédez aux photos sources correspondantes en pleine résolution. Le lien est partageable avec vos architectes, bureaux d’études, élus et collaborateurs, qui consultent le modèle de manière autonome. Le fichier OBJ est livré en complément, pour archivage.
Livrables
Modèle 3D consultable en ligne · Fichier OBJ pour archivage
UN RELEVÉ COORDONNÉ, EN SITE OCCUPÉ COMME OUVERT AU PUBLIC
Les biens patrimoniaux sont le plus souvent situés en zone habitée, ouverts aux visiteurs, parfois encore en activité. Notre intervention est non invasive et entièrement coordonnée pour s’y dérouler sans la perturber.
COORDINATION AVEC LA COMMUNE ET LE GESTIONNAIRE
Chaque mission est préparée en amont avec la commune et le gestionnaire du site. Nous adaptons horaires, accès et périmètre pour que le site reste ouvert et son activité maintenue pendant le relevé.
CONFORMITÉ ET SÉCURITÉ
Nos télépilotes sont déclarés auprès de la DGAC et nous opérons en catégorie Spécifique, dans le cadre de la réglementation européenne, selon les scénarios standard STS-01 et STS-02. Chaque intervention mobilise un télépilote et un responsable sécurité, avec mise en place d’une zone d’exclusion autour de la zone de vol.
SST : Sauveteur secouriste du travail
Habilitation électrique : intervention à proximité d’installations électriques
STS-01 et STS-02 : Scénarios Standards européens (catégorie spécifique)
