Scanner Laser 3D : La technologie au service de la précision dans le relevé de bâtiments industriels.

Dans le cadre d’un projet de réaménagement d’une infrastructure logistique, la société Etix EveryWhere nous a contacté pour relever l’intérieur d’un bâtiment industriel à deux étages. Leur objectif était de connaitre parfaitement les mesures intérieures (largeur, longueur, hauteur, surface, volume) de l’entrepôt. Permettant ainsi d’organiser l’aménagement précisément. La commande du nouveau mobilier intérieur est possible sans erreur logistique. La disposition des éléments est programmée à l’avance de manière précise.

Une fois la problématique énoncée, nous menons une étude stratégique pour déterminer le moyen le plus efficace de relevé . Pour un relevé intérieur de ce type de bâtiment, nous avons opté pour la lasergrammétrie avec le scanner laser 3D. Une technique qui nous permettra de calculer et vectoriser les plans de niveaux ainsi que les plans de coupes, des livrables qui apporteront toutes les informations d’études nécessaires au projet de Etix.

Détails du projet
  • Haut de France 59
  • 17/04/2023
  • Etix Everywhere

Technique d’acquisition de données : La Lasergrammétrie qu’est ce que c’est ?

Lasergrammétrie définition

La lasergrammétrie est une technique de numérisation tridimensionnels de l’existant grâce à la technologie Laser. Le scanner 3D émet des impulsions laser vers la surface visé. Dans ce cas précis, il envoie les impulsions vers toutes les parois du bâtiment puis mesure le temps qu’il faut pour que les réflexions des impulsions atteignent le récepteur du scanner laser 3D. Lorsque les millions de points sont relevés et assemblés, cela est restitué sous la forme d’un nuage de point 3d. Il reproduit précisément la zone relevée dans ces trois dimensions X Y Z.

service lasergrammétrie

Le scanner laser 3d est une technique efficace et précise de relevé au sol. Chez Air scanner nous l’utilisons principalement dans le relevé de bâtiment. Relevé architectural, Relevé d’infrastructures, d’industries, bâtiments publiques, ouvrages d’art, monuments historiques etc…

Le nuage de points 3d calculé par le laser et optimisé en interne nous permet d’atteindre une précision millimétrique. Nous pouvons coupler cette technique avec un relevé extérieur du bâtiment par photogrammétrie aérienne par drone. Ensuite, nous scannons les parties inaccessibles comme les toitures et hauts de façades. A partir de ces informations, nous savons créer le jumeau numérique du bâtiment complet.

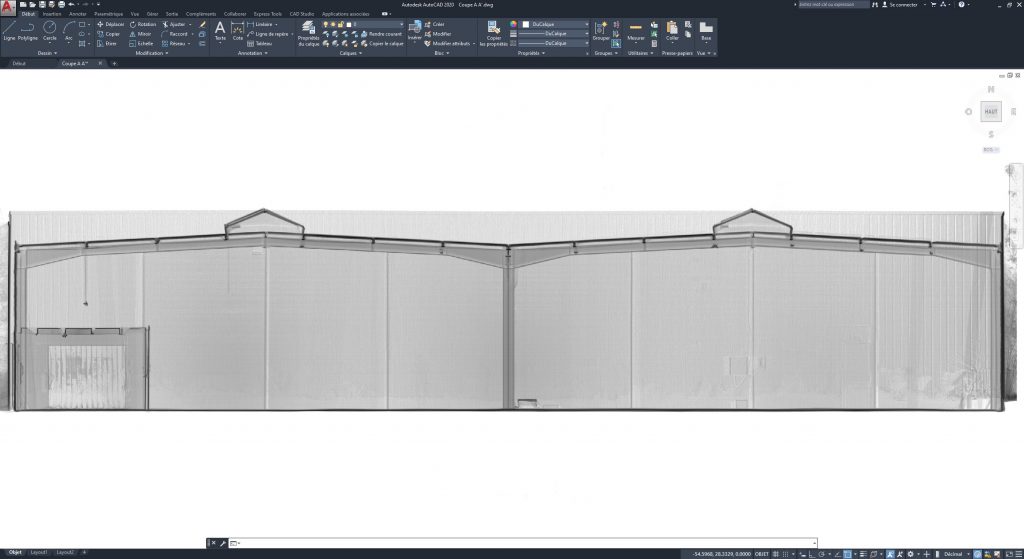

Plan-coupe-lasergrammétrie-relevé-bâtiment-scanner-laser-3d

La mission

En Amont – Etude du bâtiment

Pour toutes nos missions nous nous engageons à effectuer une étude de faisabilité. Cela permet de connaitre tous les enjeux et identifier toutes les problématiques.

Pour la mission Etix Everywhere, notre attention s’est portée sur les emplacements des stations du scanner laser 3D. Nous avons vérifié que tout était accessible dans le bâtiment. Ainsi, nous sommes en capacités de capter l’intégralité des données impératives à l’étude intérieur et le bon déroulement de la lasergrammétrie.

Sur le terrain – Optimisation de la lasergrammétrie

Arrivé dans l’entrepôt situé dans la métropole de Lille 59, nous analysons les aménagements existants. Cet état des lieux participera de base à la création de notre carnet de bord terrain. Cela nous permet d’assimiler l’existant et procéder à la meilleure captation d’informations possible. Ensuite, nous adaptons notre procédure à la réalité en plaçant des cibles à des endroits stratégiques. Elles nous permettront d’assembler les différentes stations et valider la précision des prises de mesures 3D. Nous mettons ainsi en œuvre nos stations successives par système de triangulation de l’espace pour relever l’ensemble des informations précisément sans la moindre perte de texture.

Notre matériel – le Scanner laser 3D

Il est précis et compact ce qui nous permet d’accéder à toutes la donnée du bâtiment en 3d. C’est une solution portable et fiable qui facilite la prise de points avec son application mobile. Le scan est réalisé en moins de 2 minutes ce qui nous permet de passer rapidement à la station suivante. Depuis l’application mobile nous pouvons suivre en direct la création du nuage de points laser. Nous pouvons ainsi attester de la qualité du rendu sur place ou aller capter les informations manquantes. 2 millions de points mesurés par seconde et un système d’imagerie HDR avancée qui permettent un traitement post production précis et efficace.

Nos livrables

Traitement des données du scanner laser 3D

Une fois exporté nous traitons les données depuis le logiciel Cyclone de Leica Cyclone qui  permet de configurer et d’optimiser l’assemblage des stations pour la production du modèle 3D. Par la suite, nous réalisons tous les traitements nécessaires pour atteindre un livrable à l’échelle et ultra précis.

Vectorisation du modèle numérique

Une fois les informations traitées, nous les intégrons dans un logiciel de CAO (conception et dessin assisté par ordinateur). Notre dessinateur projeteur en interne se base sur le nuage de points et son expertise en bâtiment pour dessiner à l’échelle les plans de niveau et le plan de coupe.

La restitution

En cohérence avec la demande de notre client, nous avons livré tous les éléments traités à l’échelle. Ils permettront une étude précise en vue du nouvel aménagement des locaux.

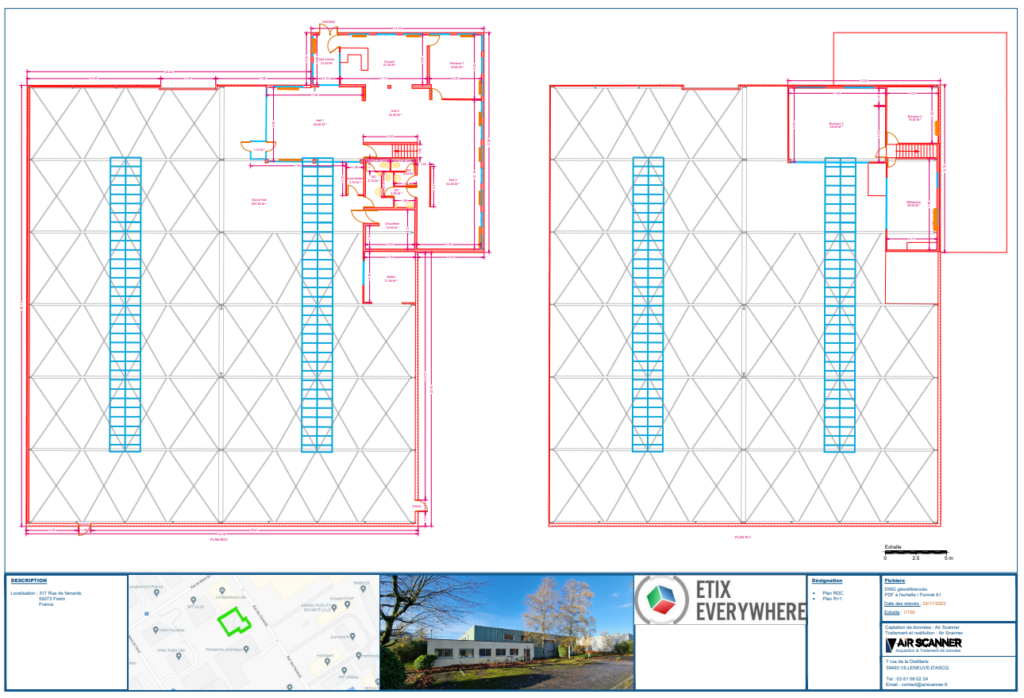

Plan de niveau : le plan de niveau est un dessin vectoriel technique conçu sur logiciel de CAO type autocad qui expose les élévations, côtes et surfaces d’un bâtiment. Ce type de livrable peut se dupliquer sur de nombreuses infrastructures industrielles, unités de productions, ponts, Eglises etc…

Dans ce cas, le plan de niveau 2D à l’échelle apporte une base concrète pour mesurer et calculer les emplacements de l’aménagement. Notre client peut ainsi faire des tests d’aménagements depuis leurs bureaux et trouver la configuration parfaite.

Plan-niveau-lasergrammétrie-scanner-laser-3d
Plan-coupe-lasergrammétrie-scanner-laser-3d

Plan de coupe : Le plan de coupe est une représentation graphique d’une section transversale d’un bâtiment. Il permet d’étudier la structure interne du sujet cible en exposant sa coupe en deux dimensions. Dans des projets plus complexes ce livrable permet de décomposer les différents couches et composantes d’un sujet pour maximiser son étude.

Dans notre cas client, ce plan d’étude va se concentrer sur la hauteur des bâtiments. Avec ce livrable nous pouvons calculer la hauteur de chacun des aménagements pour s’assurer de l’optimisation de l’espace.

Format de restitution : De manière générale, nous restitutions ces différents plans architecturaux au format DWG et au format PDF à l’échelle. Selon les outils de nos clients nous adaptons les formats de fichiers pour une exploitation immédiate.

Pour aller plus loin :  Au-delà des dessins techniques 2D, nous sommes en capacités de produire une maquette numérique BIM restituée aux formats RVT et IFC.

En conclusion

En résumé, le projet de réaménagement de l’infrastructure logistique de notre client a nécessité une étude stratégique abouti. Nous déterminons le moyen le plus efficace pour mesurer l’intérieur de l’entrepôt à deux étages. La lasergrammétrie s’est révélée être la technique la plus efficace et précise pour numériser tridimensionnellement l’existant grâce à la technologie laser. Cette technique a permis de créer un nuage de points 3D ultra-précis, reproduisant précisément la zone relevée.

Pour mener à bien cette mission, nous avons utilisé le scanner laser 3D, une solution portable de relevé de point Laser. Nous avons traité les données depuis le logiciel Cyclone de Leica. Ainsi, nous avons livré tous les éléments traités à l’échelle qui permettront une étude précise en vue du nouvel aménagement des locaux.

Vous avez besoins de relevé un bâtiment pour l’étudier numériquement et vous cherchez la solution ? Air Scanner, (bureau d’étude en bâtiment et spécialisé en collecte de données) se charge de tout. De l’analyse du terrain jusqu’à la restitution des données, vous bénéficierez d’un accompagnement total dans le relevé et l’analyse des informations du bâtiment. Pluridisciplinaire, nous pouvons compléter le relevé avec de nombreux livrables comme la maquette BIM, les plans de façade, plan de toiture, analyse de verticalité et de planeité ou tout simplement suivre l’évolution d’un bâtiment dans le temps.

Vous pouvez nous contacter au 03 61 08 02 24, ou via notre formulaire de contact.
