5 ans de collaboration avec les VNF

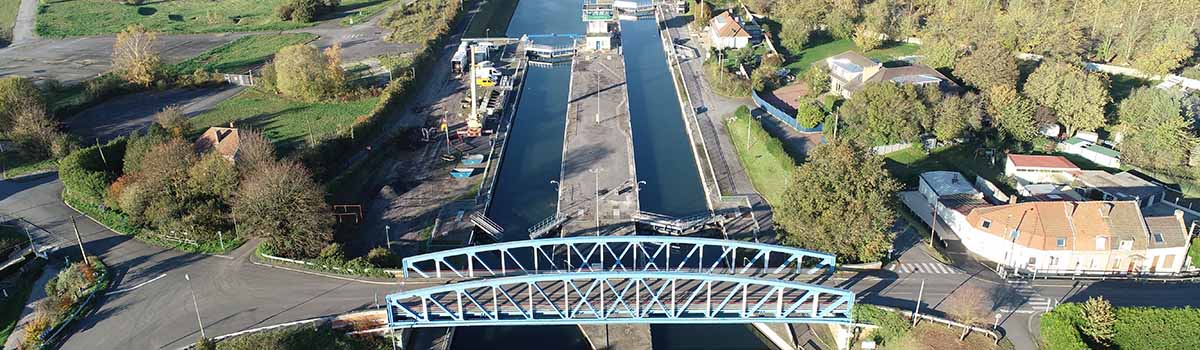

Marché à bon de commande : auscultation et diagnostique des ouvrages de navigation de la direction territoriale Nord-Pas-de-Calais des Voies Navigables de France

Détails du projet
  • Nord-pas-de-Calais
  • 30/11/2022
  • Voies Navigables de France

Contexte

Depuis 2018, nous travaillons étroitement avec les Voies Navigables de France sur des sujets d’analyses cartographiques et topographiques des différents canaux du Nord-Pas-de-Calais.

La finalité des deux marchés que nous avons remportés est d’accompagner les VNF (direction territoriale Nord-Pas-de-Calais basée à Lille 59000) dans le suivi des ouvrages hydrauliques (SOH).

Ainsi, par le biais d’un relevé par drone aérien et traitements photogrammétries, nous relevons et restituons la topographie du terrain en vue d’ausculter précisément les zones endiguées. En effet, ces digues de canaux nécessitent un suivi régulier décrit dans un arrêté préfectoral émis périodiquement par la DREAL (Direction Régionale de l’Environnement et de l’Aménagement et du Logement). Dans le cadre d’une VTA (Visite technique approfondie), le recueil d’informations géographiques par drone (relevé et géolocalisation d’ouvrages et d’équipements, analyse des zones de désordres, vectorisation des données, extraction de profils en travers…) constitue une base de données fiable liée numériquement à un bief de canal.

test

Notre technique

La photogrammétrie est un procédé de restitution tridimensionnelle de l’existant à partir de photos prises sous différents points de vue avec une précision centimétrique.

Le drone est l’outil idéal pour prendre du recul et ainsi scanner de grandes surfaces avec efficacité comme un canal linéaire sur plusieurs kilomètres.

Ainsi, après différents traitements spécifiques, nous calculons le nuage de points 3D géoréférencé XYZ (altimétrie NGF, Lambert 93, CC50) de la surface relevée, ce qui constitue une base de calcul pour la production du modèle numérique de terrain (MNT), l’orthophoto format KMZ / TIF et l’extraction des profils en travers. Nous restituons l’ensemble des éléments. Étant également spécialisés en bathymétrie et par notre expérience, nous savons assembler les nuages de points terrestres et bathymétriques pour un résultat d’un seul tenant.

Air Scanner, bureau d’étude en acquisition de données

Air Scanner est une société spécialisée en prises de vues aériennes par drone. Forts d’une expérience de plus de 20 ans dans l’aéromodélisme et de nombreux traitements photos divers à notre actif, nous avons naturellement combiné nos passions et nos savoir-faire pour proposer des services techniques et audiovisuels de qualité. C’est ainsi que, depuis 2015, nos retours d’expérience nous poussent à nous développer sans cesse pour apporter toujours plus à nos clients.

Dans notre panel de services, nous proposons des relevés cartographiques / topographiques, des relevés bathymétriques, des inspections techniques, des relevés de bâtiments ou encore des captations audiovisuelles. En plus d’assurer la collecte de données sur le terrain, nous effectuons leur post-traitement (géoréférencement, mise à l’échelle, vectorisation, analyse topographique, adaptation des livrables etc …).

Notre valeur ajoutée

5 ans d’expérience de collaboration avec les VNF nous ont apporté une solide connaissance sur le suivi des ouvrages hydrauliques notamment en maîtrisant les différents éléments comme les défenses de berges, la signalétique fluviale et les règles du domaine public fluvial (DPF). De plus, la pluridisciplinarité de notre équipe est notre principal atout dans le secteur de l’acquisition de données. En effet, en plus de nous adapter à tous les sujets et demandes de nos clients, nous avons internalisé toutes les compétences nécessaires au suivi d’un projet complexe du début jusqu’à sa finalisation.
