L’envol des archives : notre film 3D sur le relevé de monuments historiques

Présentation du projet autour du monument historique

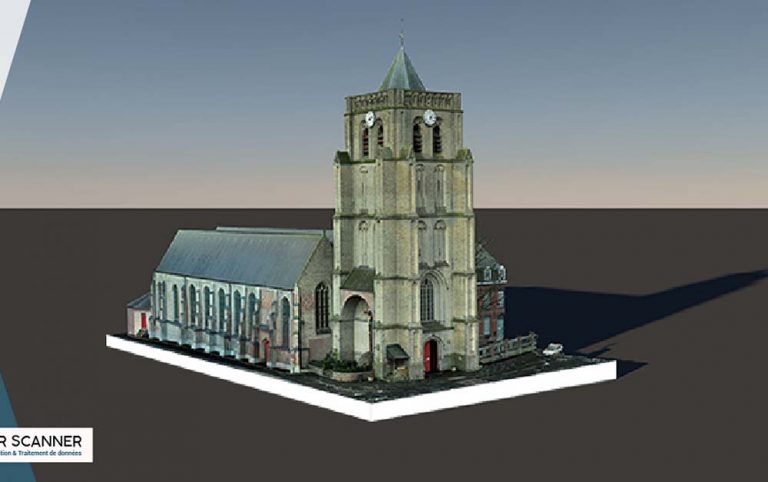

Ce projet audiovisuel entièrement produit en interne met en scène une sélection des églises que nous avons relevées par photogrammétrie et dont nous avons traité les données pour créer un modèle 3D. L’initiative de ce projet et le temps passé à créer ce petit film ont été motivés par l’envie de montrer la précision de notre travail de relevé et d’intéresser les plus profanes. Ce film autour du monument historique n’est pas seulement de la conception 3D, mais bien de la captation de l’existant par drone et laser pour une restitution à l’échelle. Le point fort de notre métier, c’est la résolution de nos supports : vous pouvez inspecter, depuis chez vous, de manière précise n’importe quel endroit de l’église. Un moyen léger de présenter notre travail au travers d’une mise en scène poétique.

Cette vidéo représente la synthèse de centaines d’heures de travail dans un modèle commun. Nous continuons à relever des monuments historiques pour compléter notre collection.

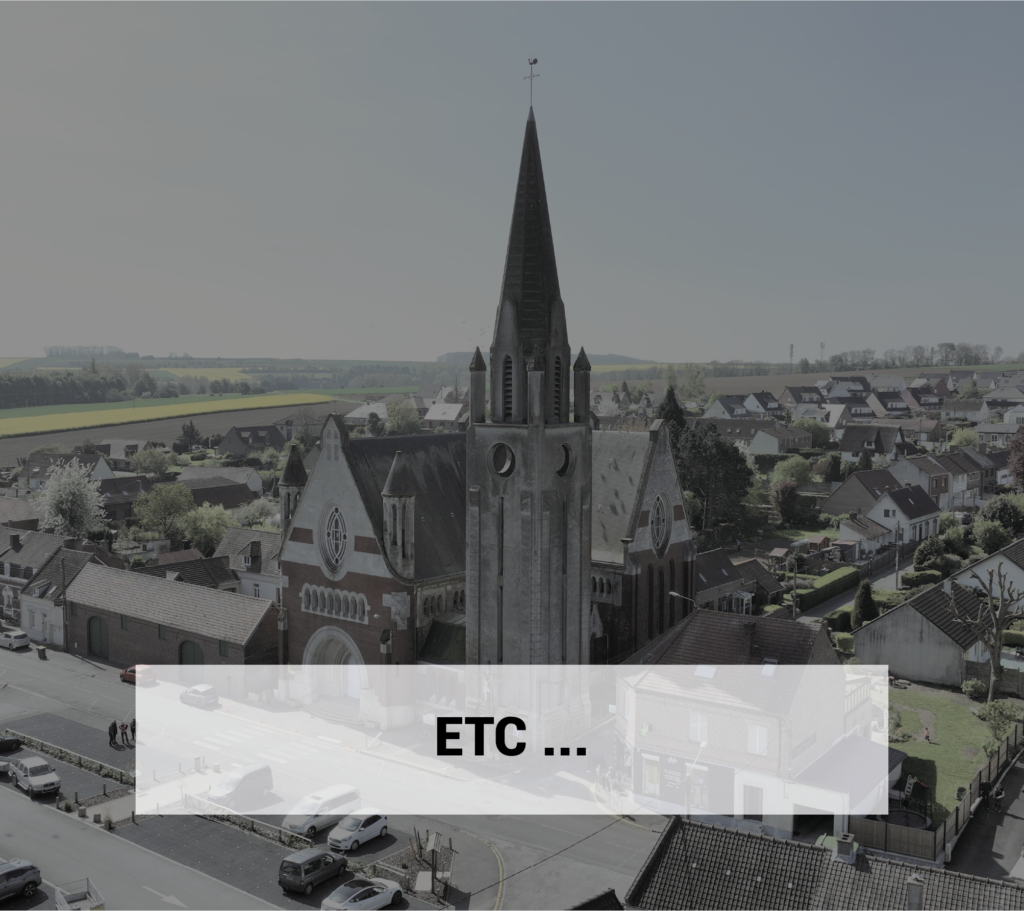

Monuments présents dans la vidéo

Le relevé d’église chez Air Scanner

Le relevé de monument historique fait pleinement partie de nos activités. Plus d’une trentaine d’édifices à notre actif en quelques années nous ont permis d’observer de nombreux styles d’architecture, comme le montre la vidéo.

Le relevé d’église est primordial pour les architectes du patrimoine comme pour les spécialistes du bâti ancien : il permet de connaître, observer et étudier la typologie du bâtiment et d’en déterminer les points structurels. Les raisons sont diverses : simple constatation, étude de l’usure du bâtiment, ou préparation d’une rénovation. Dans tous les cas, notre intervention capte l’ensemble du bâtiment à l’échelle, et les experts peuvent ensuite étudier ce relevé de manière précise depuis leur bureau.

Pour ce type de relevé, nous utilisons le scanner laser 3D pour l’intérieur ainsi que le drone pour l’extérieur. Nous complétons souvent par appareil photo lorsqu’un élément échappe à la prise de vues par drone.

Relevé extérieur par photogrammétrie

Pour ce projet, l’ensemble des façades, clochers, vitraux, statues et éléments de toiture a été capté par drone sous de multiples angles. Cette approche permet d’atteindre des zones difficiles d’accès, comme les parties hautes des clochers, et de restituer l’enveloppe extérieure complète de chaque édifice à l’échelle.

Relevé intérieur par lasergrammétrie

Le scanner laser 3D a permis de relever les volumes intérieurs, sculptures, ornements et motifs architecturaux avec une précision fine, sans contact avec l’édifice. Une fois les stations successives couvrant l’intégralité de chaque église réalisées, le nuage de points laser intérieur a été associé au nuage de points photogrammétrique extérieur pour reconstituer l’église en un seul modèle à l’échelle. Ce support a servi de base à la production des livrables destinés aux architectes pour l’étude de la structure apparente.

Un grand panel de livrables en monument historique

Grâce à l’association de ces deux techniques, nous produisons :

• Plans de niveaux
• Plans de coupe
• Plans de façades
• Plans de toiture
• Orthophotos haute résolution du bâtiment

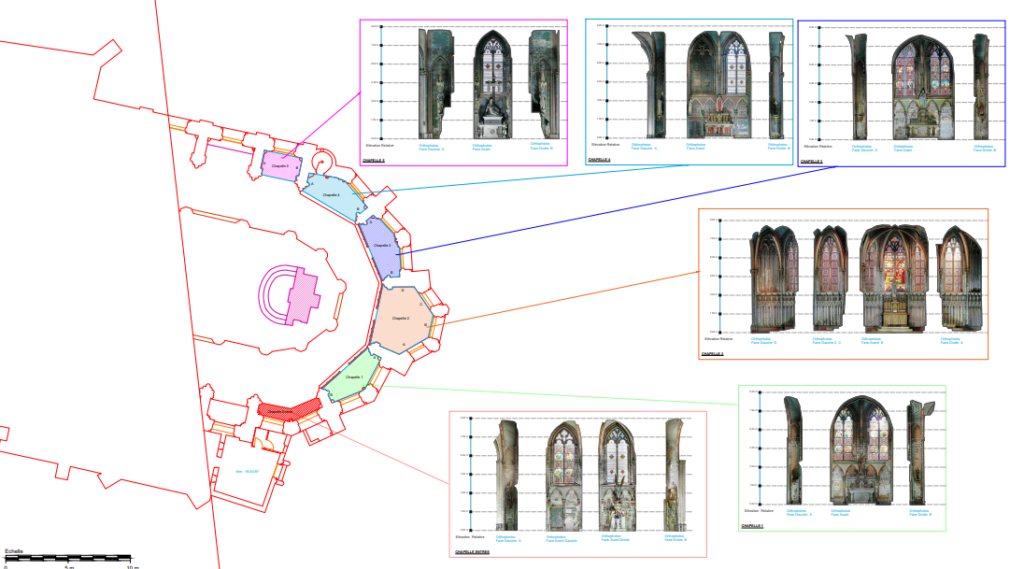

• Orthophotos et plans des élévations intérieures
• Modèle 3D
