Inspection de l'église Saint Martin de Ablain-Saint-Nazaire
La mairie de Ablain-Saint-Nazaire 62153 près de Lens nous a contacté dans le but d’étudier l’église Saint Martin située dans cette même commune. Leur objectif était de s’appuyer sur des livrables qui leur permettraient de faire les démarches nécessaires à la rénovation du monument historique avec un zoom sur le clocher du monument.
Etant spécialisé en acquisition et numérisation des données leur choix s’est porté sur notre expertise pour effectuer un relevé photogrammétrique de l’extérieur du bâtiment par drone.
Leurs attentes se focalisaient sur le relevé photogrammétrique plus précisément sur l’inspection de bâtiment. Il était également nécessaire de fournir un rapport d’inspection regroupant tous les désordres constatés lors du relevé.
Un relevé architectural sans surprise puisque nous avons l’habitude de les effectuer.
Détails du projet
Inspection en photogrammétrie
L’inspection chez Air Scanner, bureau d’étude en bâtiment
L’inspection technique consiste de manière générale à accéder aux données inaccessibles par l’humain. Tant par leurs dangerosités, leurs tailles ou encore leurs hauteurs. Les sujets concernés constituent une problématique dans la récolte d’informations. Des données qui sont primordiales pour l’étude complète des infrastructures visées.
L’inspection aérienne peut être exploitée par drone en extérieur et nano drone en intérieur. Lorsqu’il est impossible d’envoyer un drone en vol nous utilisons un appareil photo monté sur perche télescopique de 11 mètres.
La photogrammétrie
Il s’agit d’une technique qui reproduit numériquement et en 3 dimensions l’existant à partir d’images prises sous différents points de vue.
Le drone est un vecteur de prises de vues particulièrement adapté à la photogrammétrie. D’une part, il permet de prendre du recul pour couvrir de grandes surfaces et d’autre part, sa programmation apporte de la rigueur dans la collecte de données.
À la suite d’un traitement d’images par reconnaissance colorimétrique et procédé stéréoscopique, nous obtenons des modèles à l’échelle avec une restitution exacte de la topographie du terrain et de la géométrie des éléments scannés.
L’intérêt majeur de la photogrammétrie par drone aérien est de capter des données métriques, altimétriques, géométriques et géographiques de l’existant sur des surfaces avec précision.
Appliqué à notre cas client
L’inspection par photogrammétrie était primordiale pour capter les informations nécessaires à l’analyse complète du monument historique.

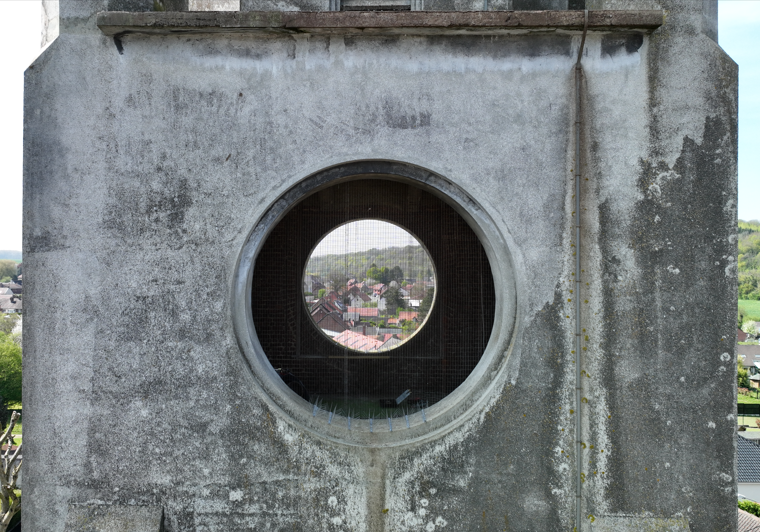

L’avantage du relevé photogrammétrique est que le taux de couverture est théoriquement de 100% pour traiter l’ensemble du bâtiment historique. Cela signifie que nous ne ratons aucune donnée lors du relevé. Sur place nous prenons des photos successives de toute l’église, nous assemblerons ainsi les données en interne pour créer le nuage de points 3D du monument ainsi que les orthophotos haute résolution.
Le modèle 3d à l’échelle
Traitement et géoréférencement des données d’inspection collectées par drone
Lors du relevé terrain nous avons ajouté à notre captation photogrammétrique des points GCP au sol marqués par des cibles. Ces points nous permettent de géolocaliser la captation et donc de géoréférencer la numérisation de l’ensemble de la structure.
L’avantage de cette technique est la mise à l’échelle du bâtiment. Cela nous permet de calculer un nuage de points 3d à l’échelle et donc de matérialiser le modèle 3D représentatif du réel.
Avantage du modèle 3d en inspection de bâtiment
Une fois finalisé, le modèle numérique 3D comporte de nombreux atouts, surtout en inspection. Ce livrable permet de visualiser le bâtiment dans son intégralité en un seul tenant. Dans ce cas nous n’avions que la partie extérieure (façades, toitures etc ..). Nous pouvons également modéliser l’ensemble du bâtiment intérieur (bien sûr cela nécessitera un passage laser). En plus de pouvoir inspecter le bâtiment dans sa globalité depuis son ordinateur, le modèle est à l’échelle. Cela offre la possibilité aux responsables du bâtiment de prendre toutes les mesures et décisions stratégiques nécessaires.
Nous avons donc utilisé ce support ainsi que les orthophotos et les photos drone pour faire notre analyse.
Les orthophotos
L’orthophotographie dans le cadre de ce projet d’inspection par photogrammétrie était de grande importance. Cette technique permet d’obtenir des images d’un seul tenant à l’échelle avec une résolution très élevée proche du millimètre par pixel. Grâce à l’orthophotographie, nous sommes en mesure de livrer des images numériques qui représentent fidèlement le bâtiment dans son ensemble.Y compris ses toitures, ses façades et autres éléments extérieurs.
Ces images orthorectifiées sont corrigées des déformations dues à la perspective, ce qui permet d’obtenir des mesures précises et une représentation exacte des surfaces. L’avantage de l’orthophotographie réside dans sa capacité à fournir une vue d’ensemble détaillée.

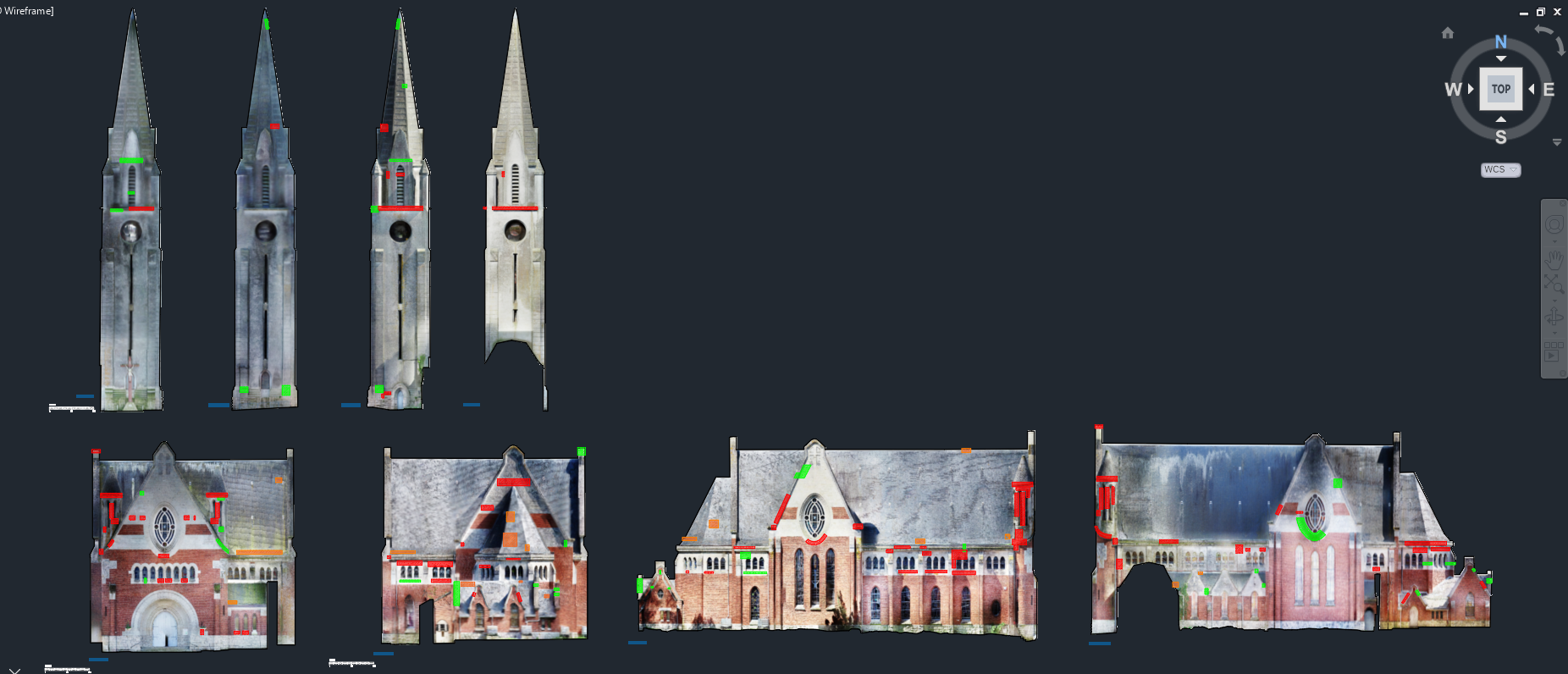

C’est ainsi que nous avons livré la vue éclatée de chaque façade et de la couverture de l’église du nord de la France.
Rapport d'inspection Air Scanner
Ces deux livrables, accompagnés des photos prises sur place, constituent une base parfaite pour alimenter un rapport d’analyse. Chez Air Scanner, en plus de capter la donnée, nous vous restituons le projet clés en main avec une analyse du sujet et des différents désordres à notifier.

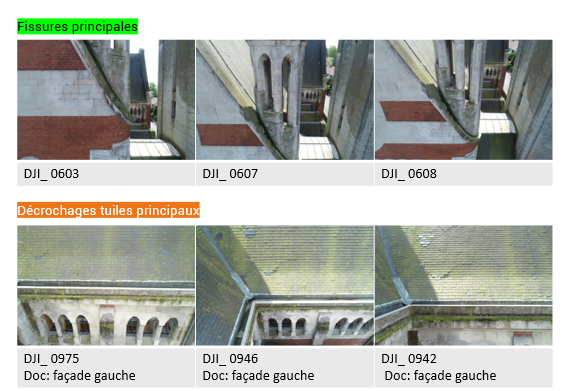

En auscultant l’ensemble de la bâtisse nous avons mappé différents désordres liés aux éléments visibles extérieures du bâtiment. Tel que les fissures, les éclatement béton ou encore les décrochages de tuile. Nous avons ensuite fait une constatation des désordres les plus importants.
Ainsi, nous avons restitué le projet dans sa globalité, la mairie de Ablain Saint Naire dans le pas de calais n’a plus qu’à prendre ses décisions opérationnelles.
Pour aller plus loins
Ce qu’on est capable de livrer en plus pour ce type de sujet
Cette mission était surtout portée sur l’inspection de bâtiment. Pour des études plus poussées en relevé de bâtiment, nous sommes capables d’aller beaucoup plus loin. Nous savons relever l’intérieur du bâtiment au scanner laser 3d pour récoler les informations extérieures. Ainsi, en plus de l’extérieur notre client peut analyser l’entièreté du bâtiment à l’échelle.
Depuis le relevé intérieur nous sommes ensuite capables de créer l’ensemble des plans du bâtiment. Plan de niveau, plan de coupe, plans de façade, plan de toiture etc.. Nous pouvons matérialiser les documents techniques de l’ensemble du bâtiment.
Couplées avec un relevé topographique / cartographique par drone nous savons extraire les données topographiques et créer le plan de masse de l’ensemble de l’environnement du bâtiment.
Nous pouvons agir à 360° sur l’ensemble du relevé d’un bâtiment et de ces alentours.
