Cartographie de cimetière par drone

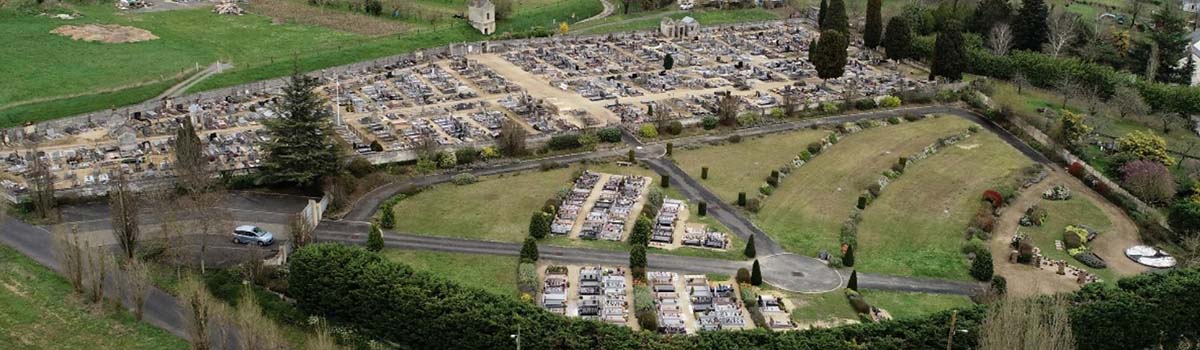

Nous avons été sollicité par la mairie de Saumur pour réaliser les cartographies de leurs cimetières. Celui de Saint-Lambert des Levées, Saint-Hilaire Saint-Florent et Bagneux. Ils se trouvent dans la périphérie de Saumur situé en Maine-et-Loire (49).
L’objectif principal du service d’état-civil – gestion de cimetière était de mettre à jour les données cartographiques des cimetières qu’elle gère. Pour cela ils s’appuyent ainsi sur des orthophotos haute résolution géo-référencées dans un système géographique commun type Lambert 93. Ainsi cela permet d’être en adéquation avec les autres documents géographiques que la commune gère tel que le cadastre ou les documents d’urbanisme.
Détails du projet
Schéma de cimetière et plan vectoriel
Nous avons restitué les données cartographiques collectées et restituées sous forme d’orthophoto (Raster). Ces données sont alors directement intégrable dans leur logiciel SIG (Système d’Information Géographique) type Qgis, ArcGis, Arcmap ou autre. La mairie avait également besoin d’un plan détaillé et normé en surfaces polygonales définissant l’emprise et l’emplacement de chaque concession.
À partir de l’orthophotographie restituée avec une précision centimétrique, la mission de nos équipes Air Scanner consistait ainsi à créer un schéma vectoriel géo-référencé de l’ensemble des concessions de chaque cimetière.
Une mission qui nécessitait de la précision afin que le responsable SIG de la mairie puisse ensuite assigner géographiquement des informations aux concessions géolocalisées en liaison directe avec leur base de données existantes. Fichiers adaptés alors aux outils de gestion communale ou gestion de cimetières type Arpege, Gescime, Atreal, Logicim ou autre…
Au delà des données cartographiques, la restitution de la topographie terrain
La photogrammétrie est une technique qui permet non seulement de générer des orthomosaïques géo-référencées avec précision, mais également d’obtenir la topographie du terrain, ceci toujours avec une précision centimétrique.
En réalisant un scan de la surface par drone et en y assignant des références au sol méthodiquement, nous sommes alors en mesure de fournir des informations cartographiques et altimétriques parfaitement superposables.
Fichiers livrés superposables
- Orthophoto (.ecw – .tiff – .mbtiles …) très haute résolution géo-référencée dans le système géographique prédéfinie
avec le donneur d’ordres. Format et dallage adapté aux besoins et possibilités d’exploitation de notre client. - MNT (.tiff) haute résolution
- Schéma vectoriel (.shape file – .dwg …) géoréférencé de l’intégralité des concessions et contours dans le respect des
normes cadastrales prédéfinie dans le cahier des charges.
Technique utilisée pour le relevé
Pour mettre en œuvre cette expertise, nous utilisons une technique : la photogrammétrie. Elle permet de restituer les informations topographiques et cartographiques sous différents formats toujours adaptés à la demande de notre client.
